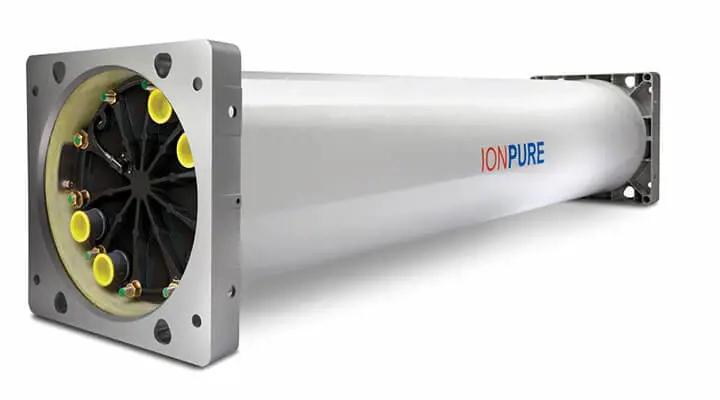

VNX55-HH Yüksek Sertlik Dayanımlı CEDI Modülü
VNX55-HH, ters ozmoz permeatı sonrasında ultra saf su üretimi hedefleyen endüstriyel tesisler için geliştirilmiş, yüksek kapasiteli ve proses güvenliği odaklı bir CEDI modülüdür. Sürekli elektrodeiyonizasyon teknolojisi sayesinde iyon değişim reçinesi, seçici membranlar ve doğru akım aynı gövde içinde birlikte çalışır. Bu sayede klasik karışık yatak reçineli sistemlerde görülen kimyasal rejenerasyon ihtiyacı ortadan kalkar ve sistem kesintisiz şekilde yüksek saflıkta su üretebilir.
Özellikle yüksek sertlik toleransı ile öne çıkan VNX55-HH, zorlu işletme koşullarında dahi stabil performans sunmak üzere tasarlanmıştır. Besleme suyu kalitesinde sınırlı dalgalanmaların görüldüğü uygulamalarda, modülün 2 ppm CaCO3 seviyesine kadar sertlik dayanımı önemli bir avantaj sağlar. Bu yapı, ölçeklenme riskini daha kontrollü yönetmeye yardımcı olurken ürün suyu kalitesinin korunmasına da katkı verir.
Enerji santralleri, ilaç üretim hatları, elektronik ve yarı iletken tesisleri, laboratuvar altyapıları, kozmetik ve hassas proses suyu gerektiren birçok endüstride RO sonrası parlatma aşamasında güvenle tercih edilir. Kimyasal tüketimini azaltmak, bakım operasyonlarını düşürmek ve yüksek dirençlilikte ürün suyu elde etmek isteyen işletmeler için güçlü bir çözümdür.
VNX55-HH Neden Tercih Edilir?
- Kimyasalsız rejenerasyon avantajı: Asit ve kostik kullanılmadan sürekli rejenerasyon mantığıyla çalışır.
- Yüksek sertlik dayanımı: 2 ppm CaCO3 seviyesine kadar sertlik toleransı ile standart CEDI uygulamalarına göre daha güvenli işletme penceresi sunar.
- Yüksek ürün suyu kalitesi: Uygun ön arıtım koşullarında > 16 MΩ·cm dirençlilik değerine ulaşabilir.
- Düşük toplam işletme maliyeti: Kimyasal depolama, rejenerasyon, nötralizasyon ve operatör müdahalesi ihtiyacını azaltır.
- Sürekli proses kararlılığı: Rejenerasyon için duruş gerektirmeden sürekli ultra saf su üretimi sağlar.
- Yüksek iyon giderim verimi: Sodyum, klorür ve silika gibi kritik parametrelerde etkili performans sunar.
- Endüstriyel entegrasyon kolaylığı: Büyük debili su arıtma sistemlerinde modüler kurguya uygun yapıdadır.
Çalışma Prensibi ve Proses Avantajı
CEDI teknolojisi nasıl çalışır?
VNX55-HH içinde bulunan reçine yatağı, iyon değişimi için aktif yüzey oluştururken seçici membranlar iyonların belirli yönlerde taşınmasını sağlar. Doğru akım uygulandığında çözünmüş katyon ve anyonlar elektrik alan etkisiyle konsantre kanallara yönlendirilir. Aynı süreçte reçine sürekli yenilenir ve klasik reçine kolonlarındaki kapasite tükenmesi problemi minimize edilir.
Bu yöntem sayesinde sistem yalnızca yüksek kaliteli ürün suyu üretmekle kalmaz, aynı zamanda daha düşük kimyasal bağımlılığı, daha az atık oluşumu ve daha stabil iletkenlik kontrolü sağlar. Özellikle yüksek saflık standardı arayan tesislerde, operasyonel sürdürülebilirlik açısından önemli bir fark yaratır.
Karışık yatak sistemlerine göre farkı nedir?
Klasik mixed bed sistemlerde reçinelerin kapasitesi doldukça kimyasal rejenerasyon gerekir. Bu durum hem duruş süresi hem de asit, kostik, nötralizasyon ve iş güvenliği açısından ek yük oluşturur. VNX55-HH ise sürekli elektrodeiyonizasyon mantığıyla bu süreçleri ortadan kaldırarak daha modern, daha güvenli ve daha kompakt bir çözüm sunar.
Teknik Özellikler
| VNX55-HH Teknik Verileri | |
|---|---|
| Nominal debi | 10 m³/saat (44 gpm) |
| Minimum debi | 4,5 m³/saat (20 gpm) |
| Maksimum debi | 14,1 m³/saat (62 gpm) |
| Ürün suyu dirençliliği | > 16 MΩ•cm |
| Silika giderimi | > %90 |
| Sodyum giderimi | > %99,5 |
| Klorür giderimi | > %99,8 |
| DC voltaj aralığı | 0 - 600 VDC |
| DC akım aralığı | 0 – 13,2 A |
| Boyutlar | 44,45 cm x 50,8 cm x 50,8 cm x 213,3 cm |
| Çalışma Ağırlığı: | 374,2 kg |
| Sevkiyat Ağırlığı: | 276,7 kg |
Maksimum Giriş Suyu Koşulları
CEDI modüllerinin performansı doğrudan ön arıtım kalitesi ile ilişkilidir. VNX55-HH için en uygun besleme suyu, yeterli geri kazanım ve tuz tutma performansına sahip bir ters ozmoz permeatıdır. Serbest klor, sertlik, demir, mangan, organik madde ve silika gibi parametrelerin kontrol altında tutulması, modül ömrü ve ürün suyu kalitesi açısından kritik öneme sahiptir.
| VNX55-HH Maksimum Giriş Suyu Özellikleri | |
|---|---|
| Giriş suyu kaynağı | Ters ozmoz permeatı |
| Giriş iletkenliği | < 40 μS/cm |
| Sıcaklık | 5 – 45 ºC |
| Giriş basıncı | 1,4 - 7 bar |
| Serbest klor | < 0.02 ppm |
| Demir | < 0.01 ppm |
| Manganez | < 0.01 ppm |
| Sülfür | < 0.01 ppm |
| Toplam sertlik | < 2,0 ppm CaCO3 |
| TOC | < 0,5 ppm |
| Silika | < 1,0 ppm |
| pH | 4 – 11 |
Uygulama Alanları
Endüstriyel kullanım senaryoları
- Enerji tesisleri: Kazan besi suyu hazırlama, buhar çevrimi koruma ve düşük iletkenlik gerektiren prosesler.
- Elektronik ve yarı iletken üretimi: Hassas yıkama, durulama ve iyonik kirlilik kontrolü gereken hatlar.
- Farmasötik üretim: RO sonrası yüksek saflıkta proses suyu gerektiren uygulamalar.
- Laboratuvar sistemleri: Analitik cihaz besleme suyu ve hassas deney altyapıları.
- Gıda ve içecek endüstrisi: Standartlaştırılmış proses suyu kalitesi ve düşük kimyasal operasyon ihtiyacı.
- Kozmetik ve özel kimya: Formülasyon suyu kalitesinin kritik olduğu üretim süreçleri.
Projelendirme ve Seçim Kriterleri
Doğru CEDI modülü seçimi yapılırken yalnızca debi değeri dikkate alınmamalıdır. RO permeat iletkenliği, çözünmüş karbondioksit, sıcaklık, pH, toplam sertlik, silika yükü ve hedef ürün suyu kalitesi birlikte değerlendirilmelidir. VNX55-HH, yüksek debi ihtiyacı olan sistemlerde kompakt tasarımı ve güçlü iyon giderim performansıyla öne çıkar.
Mevcut mixed bed sistemlerin modernizasyonunda da önemli avantaj sağlar. Kimyasal rejenerasyon alanlarının azaltılması, operatör güvenliğinin artırılması, bakım planlarının sadeleştirilmesi ve su kalitesinin daha sürekli izlenebilir hale gelmesi açısından yatırım geri dönüşünü destekler. Yeni kurulumlarda ise yüksek saflıkta su üretimini daha sürdürülebilir bir altyapı ile birleştirmek isteyen işletmeler için ideal çözümlerden biridir.
Sıkça Sorulan Sorular
VNX55-HH hangi ön arıtma sistemleri ile birlikte kullanılmalıdır?
VNX55-HH, en verimli şekilde ters ozmoz permeatı sonrasında çalışır. Öncesinde uygun kum filtresi, aktif karbon veya deklorinasyon çözümü, yumuşatma veya antiskalant kontrollü RO sistemi ve gerektiğinde kartuş filtrasyon bulunmalıdır. Amaç, CEDI modülüne düşük iletkenlikte, düşük organik yükte ve oksidan içermeyen su beslemektir.
Yüksek sertlik dayanımı modül performansına nasıl katkı sağlar?
2 ppm CaCO3 seviyesine kadar sertlik toleransı, besleme suyu kalitesindeki küçük dalgalanmalarda sistemin daha güvenli çalışmasına yardımcı olur. Bu özellik, özellikle ölçeklenme riskinin tamamen sıfırlanamadığı sahalarda işletme esnekliği sağlar ve modülün stabil performans göstermesini destekler.
Ürün suyu dirençliliğinin > 16 MΩ·cm olması neden önemlidir?
Bu dirençlilik seviyesi, suda çözünmüş iyon konsantrasyonunun son derece düşük olduğunu gösterir. Elektronik üretimi, yüksek basınçlı kazan sistemleri, laboratuvar uygulamaları ve ilaç prosesleri gibi alanlarda düşük iyonik yük; ekipman koruması, proses kararlılığı ve nihai ürün kalitesi açısından büyük önem taşır.
VNX55-HH silika gideriminde hangi avantajı sunar?
Modülün > %90 silika giderimi sağlaması, özellikle yüksek basınçlı kazanlar, türbin sistemleri ve hassas yüzey proseslerinde ciddi avantaj oluşturur. Silika, yüksek sıcaklık ve basınç koşullarında birikim ve performans kaybına yol açabildiği için etkin giderimi kritik kabul edilir.
CEDI modülü neden serbest klora karşı korunmalıdır?
Serbest klor, membran ve reçine yapısına zarar vererek modül performansını düşürebilir. Bu nedenle giriş suyunda serbest klor seviyesinin < 0,02 ppm altında tutulması gerekir. Uygun deklorinasyon uygulanması, modül ömrünü uzatır ve ürün suyu kalitesinin sürekliliğini korur.
VNX55-HH mevcut mixed bed sistemlerin yerine kullanılabilir mi?
Evet, uygun ön arıtım ve doğru mühendislik ile birçok projede mixed bed sistemlerin yerine kullanılabilir. Bu geçiş sayesinde kimyasal rejenerasyon ihtiyacı azalır, duruş süreleri düşer, atık yönetimi kolaylaşır ve daha güvenli bir işletme altyapısı elde edilir.
