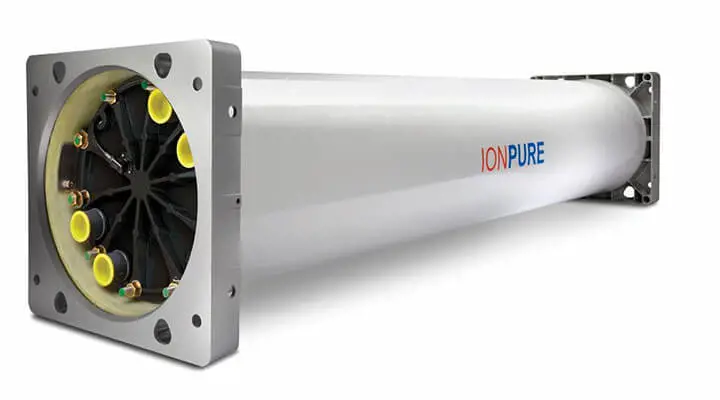

Ionpure VNX55-EX CEDI Modülü – Yüksek Saflıkta Su için Endüstri Standardı

Ionpure VNX55-EX, mikroelektronik, yarı iletken üretimi ve ultra saf su (UPW) hatları için özel olarak tasarlanmış, ileri teknoloji bir elektrodeiyonizasyon (CEDI) modülüdür. Kimyasal rejenerasyon gerektirmeyen tasarımı, sürekli çalışma kabiliyeti ve çok düşük iletkenlik seviyelerine ulaşabilen performansı ile geleneksel karışık yataklı iyon değiştiricilerin yerini alan modern bir son parlatma (polishing) çözümüdür.

Çift geçişli ters ozmoz (RO) veya deiyonize su çıkışına entegre edilerek, 18 MΩ·cm seviyesine kadar ürün suyu dirençliliği elde edilmesine olanak tanır. Bu sayede wafer yıkama, fotolitografi, kritik durulama ve UPW halkası gibi en hassas proseslerde dahi stabil ve tekrarlanabilir su kalitesi sunar. Yüksek akış kapasitesi, kompakt gövde yapısı ve düşük işletme maliyeti ile büyük ölçekli endüstriyel tesislerde güvenle kullanılabilecek bir “merkezi UPW CEDI modülü” olarak konumlanır.

Yüksek Kapasite ve Modüler Ölçeklenebilirlik

VNX55-EX, tek bir modülde 12,5 m³/saat (55 gpm) nominal debi sağlayacak şekilde tasarlanmıştır. Proses tasarımına bağlı olarak yaklaşık 7,5 – 16,7 m³/saat aralığında güvenli ve verimli işletim sunar. Modüler mimarisi ile birden fazla VNX55-EX’in paralel bağlanması mümkün olup, 1.000 gpm ve üzeri toplam debilere ulaşılarak büyük UPW hatları ve yüksek kapasiteli kazan besi suyu sistemlerinde merkezi çözüm oluşturulabilir.

Gelişmiş iyon seçici membranlar ve yüksek performanslı reçine dolgusu sayesinde, modül aşağıdaki tipik su kalitesi hedeflerini destekler:

• ≥ 18 MΩ·cm ürün suyu dirençliliği (uygun ön arıtma ve işletim koşulları ile)
• > %99,9 Na⁺ ve Cl⁻ giderimi ile çok düşük iletkenlik
• > %99 silika (SiO₂) ve bor (B) giderimi ile kritik proses güvenliği
• %95 – %97,5 tipik geri kazanım oranı ile minimize edilmiş atık su oluşumu

Bu performans seviyesi, özellikle silika, bor ve sodyum limitlerinin çok düşük tutulduğu mikroelektronik, güç santrali kazan besleme suyu ve yüksek saflık gerektiren proseslerde ekipman ömrünü uzatır, korozyon riskini azaltır ve proses kararlılığını artırır.

Elektrodeiyonizasyon Teknolojisi ile Kimyasal Rejenerasyona Son

VNX55-EX CEDI modülü, iyonların elektrik alanı altında reçine yatağından sürekli uzaklaştırıldığı elektrodeiyonizasyon prensibine göre çalışır. Bu sayede klasik iyon değiştiricilerdeki periyodik asit/alkali rejenerasyon ihtiyacı ortadan kalkar ve proses kesintisiz devam eder.

• Kimyasal içermeyen rejenerasyon: Asit, kostik ve rejenerasyon kimyasallarına ihtiyaç duyulmaz; kimyasal depolama, dozajlama ve nötralizasyon üniteleri en aza iner.
• Kesintisiz UPW üretimi: Rejenerasyon duruşları olmadığı için proses suyu sürekliliği sağlanır, planlı/plansız duruş maliyetleri düşer.
• Düşük işletme ve bakım maliyeti: Kimyasal satın alma, işçilik, operatör müdahalesi ve atık bertaraf giderleri geleneksel sistemlere kıyasla önemli ölçüde azalır.
• Çevre dostu işletim: Rejenerasyon atığı oluşmadığı için çevresel yük ve deşarj maliyetleri minimize edilir.

Teknik Özellikler, Elektriksel Gereksinimler ve Tasarım Avantajları

Ionpure VNX55-EX, endüstriyel skid ve UPW odalarına hızlı entegrasyon için geliştirilmiş, kompakt ve yüksek yoğunluklu bir modüldür. Entegre bağlantı kutusu üzerinden DC güç beslemesi güvenli ve düzenli şekilde sağlanır.

• Nominal akış kapasitesi: 12,5 m³/saat (55 gpm)
• Minimum / maksimum akış: 7,5 – 16,7 m³/saat (33 – 73,5 gpm)
• DC voltaj aralığı: 0 – 300 VDC
• DC akım aralığı: 1,0 – 13,2 A
• Çalışma ağırlığı: 374,2 kg
• Sevkiyat ağırlığı: 276,7 kg
• Boyutlar (Çap x G x Y x U): 44,45 cm x 50,8 cm x 50,8 cm x 213,3 cm

Bu kompakt geometri, sınırlı alana sahip UPW odaları, konteyner tipi su arıtma sistemleri ve paket skid tasarımlarında yüksek kapasiteli CEDI entegrasyonunu mümkün kılar. Modülün standartlaştırılmış bağlantı noktaları, hidrolik ve elektriksel montaj süresini kısaltır, devreye alma aşamasında hata riskini azaltır.

Maksimum Giriş Suyu Spesifikasyonları ve Proses Entegrasyonu

VNX55-EX, tipik olarak çift geçişli RO permeatı veya yüksek kaliteli DI suyu parlatma aşamasında kullanılır. Uzun ömür ve yüksek verim için giriş suyu parametrelerinin uygun aralıkta tutulması kritik önem taşır.

• Giriş iletkenliği: < 10 μS/cm
• Sıcaklık aralığı: 20 – 45 °C
• Giriş basıncı: 2,1 – 7 bar
• Serbest klor (Cl₂): < 0,02 ppm
• Demir (Fe), manganez (Mn), sülfür (S²⁻): her biri < 0,01 ppm
• Toplam sertlik (CaCO₃ olarak): < 0,1 ppm
• TOC: < 0,5 ppm
• Silika (SiO₂): < 0,5 ppm
• pH aralığı: 4 – 11

Ön arıtma hattında partikül filtrasyonu, ters ozmoz ve gerekirse organik madde giderim prosesleri (örneğin aktif karbon filtre, UV oksidasyon vb.) ile birlikte çalıştırıldığında, VNX55-EX yıllar boyunca stabil, tekrarlanabilir ve yüksek verimli UPW kalitesi sunar. Doğru pretreatment tasarımı, modül ömrünü uzatır ve beklenmeyen performans düşüşlerini engeller.

Sertifikasyon, Kalite Güvencesi ve Güvenilir İşletim

Ionpure VNX55-EX CEDI modülü, ISO 9001 kalite yönetim sistemi ve ISO 14000 çevre yönetim sistemi standartlarına uygun tesislerde üretilir. CE işaretli tasarımı, Avrupa normlarına göre elektriksel ve mekanik güvenlik gereksinimlerini karşıladığını gösterir. Bu sertifikasyonlar, kritik proseslerde çalışan mühendis ve operatörler için yüksek izlenebilirlik ve uzun dönem güvenilirlik anlamına gelir.

Tipik Uygulama Alanları ve Kullanım Avantajları

• Mikroelektronik ve yarı iletken üretimi: Wafer fabrikaları, entegre devre üretim hatları, fotolitografi ve durulama prosesleri için ultra saf su üretimi.
• Enerji ve kazan besleme suyu: Yüksek basınçlı kazan besi suyu, türbin koruma ve buhar çevrimlerinde iyon, silika ve iletkenlik kontrolü.
• Laboratuvar ve AR-GE: Analitik cihaz besleme suyu, validasyon, kalibrasyon ve hassas test uygulamaları için stabil UPW kalitesi.
• Gıda ve içecek endüstrisi: Yüksek hijyen gerektiren proses suyu, CIP son durulama ve ürün standardizasyonu için düşük iletkenlikte su.
• Farmasötik ve biyoteknoloji: Yüksek saflıkta proses suyu, ekipman yıkama ve üretim hatlarında kritik kirleticilerin minimize edilmesi.

Ionpure VNX55-EX, kimyasal rejenerasyonsuz CEDI teknolojisi, yüksek iyon giderim performansı, düşük işletme maliyeti ve ölçeklenebilir modüler tasarımıyla, ultra saf su sistemlerinde uzun vadeli, güvenilir ve sürdürülebilir bir çözüm arayan tesisler için ideal bir seçimdir.
