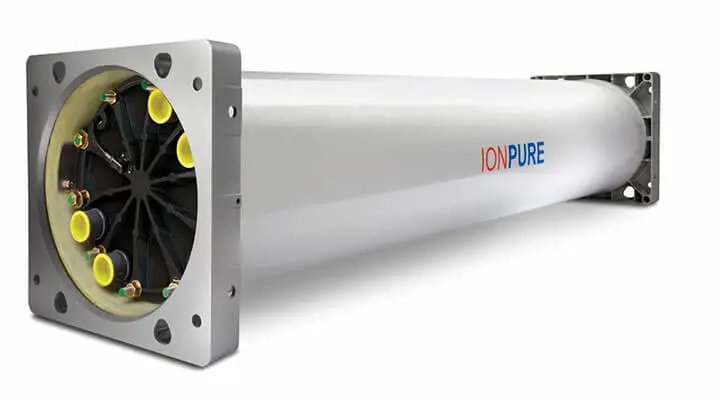

VNX55-E CEDI Modülü – Kimyasalsız Sürekli Ultra Saf Su (UPW) Üretimi
VNX55-E, elektrodeiyonizasyon (CEDI) teknolojisi ile tasarlanmış, yüksek debide kesintisiz ultra saf su elde etmeyi hedefleyen endüstriyel tesisler için geliştirilmiş bir “son parlatma” çözümüdür. Karışık yataklı reçine (MB) sistemlerde görülen kimyasal rejenerasyon, kimyasal stoklama ve atık nötralizasyon gibi operasyonel yükleri ortadan kaldırarak işletmelerin hem çevresel etkisini hem de toplam sahip olma maliyetini düşürür.
Nominal 12,5 m³/saat (55 gpm) kapasite ile tek modülde yüksek üretim sağlar. Modüler mimarisi sayesinde birden fazla modül paralel konumlandırılarak daha yüksek debilere ölçeklenebilir; bu yaklaşım, üretimi büyüyen tesislerde ilave skid yatırımı gereksinimini minimize eder.
Öne Çıkan Avantajlar
- Ultra saf su kalitesi: Uygun ön arıtım koşullarında > 18 MΩ.cm ürün suyu dirençliliği ile kritik proseslerde iyonik kaçak riskini azaltır.
- Yüksek iyon giderim verimi: > %99,8 Na ve Cl giderimi; ≥ %95 silika ve bor giderimi ile kazan besi suyu ve UPW hatlarında stabil kalite hedeflerine destek olur.
- Kimyasalsız işletme: Asit/kostik rejenerasyonu olmadığı için kimyasal kaynaklı iş güvenliği risklerini ve kimyasal bertaraf maliyetlerini azaltır.
- Düşük bakım ihtiyacı: Reçine değişimi, rejenerasyon duruşları ve bağlı ekipman gereksinimleri azaldığından planlı/plansız duruş süreleri düşer.
- Yüksek geri kazanım: Tipik %98,5 – %99 sistem geri kazanımı ile su tüketimini ve atık su yükünü azaltmaya yardımcı olur.
- Skid entegrasyonuna uygunluk: Standart hidrolik bağlantılar ve DC besleme ile RO sonrası hatta hızlı entegrasyon sağlar.
Çalışma Prensibi ve Sistem Entegrasyonu
VNX55-E, iyon seçici membranlar ve iyon değişim reçinelerinin birlikte çalıştığı CEDI yapısında, DC elektrik alanı yardımıyla iyonları sürekli olarak konsantre akıma taşır. Bu sayede “duruşlu rejenerasyon” yerine sürekli rejenerasyon gerçekleşir ve ürün suyu kalitesi proses boyunca daha kararlı tutulur. Tipik olarak çift geçişli RO permeatı veya düşük iletkenlikli DI su ile beslenmesi önerilir; doğru ön arıtım, modül ömrü ve performans sürekliliği açısından belirleyicidir.
Teknik Veriler
| VNX55-E Teknik Verileri | |
|---|---|
| Nominal debi | 12,5 m³/saat (55 gpm) |
| Minimum debi | 7,5 m³/saat (33 gpm) |
| Maksimum debi | 16,7 m³/saat (73,5 gpm) |
| Ürün suyu dirençliliği | > 18 MΩ.cm (uygun ön arıtım ve tasarım koşullarında) |
| İyon giderimi | Na ve Cl > %99,8; Silika ve Bor > %95 |
| DC voltaj aralığı | 0 – 300 VDC |
| DC akım aralığı | 1,0 – 13,2 A |
| Tipik çalışma sıcaklığı | 20 – 45 °C |
| Boyutlar | 44,45 cm x 50,8 cm x 50,8 cm x 213,3 cm |
| Çalışma ağırlığı | 374,2 kg |
| Sevkiyat ağırlığı | 276,7 kg |
Giriş Suyu Şartları (Tasarım Referansı)
CEDI modüllerinde performansı belirleyen ana unsur, giriş suyunun kalite limitleridir. VNX55-E için aşağıdaki değerler, kararlı işletme ve uzun ömür hedefiyle kullanılan tipik üst limitlerdir. Prosesinizin değişkenliği yüksekse, ön arıtım tasarımının emniyet payları ile ele alınması önerilir.
- Besleme Suyu Kaynağı: Çift geçişli RO permeatı veya DI su
- İletkenlik: < 10 μS/cm
- Giriş Basıncı: 1,4 – 7 bar
- Sıcaklık: 20 – 45 °C
- pH: 4 – 11
- Serbest klor (Cl₂): < 0,02 ppm
- Demir (Fe), Manganez (Mn), Sülfür (S²⁻): Her biri < 0,01 ppm
- Toplam sertlik (CaCO₃): < 0,1 ppm
- TOC: < 0,5 ppm
- Silika (SiO₂): < 0,2 ppm
Uygulama Alanları
- Mikroelektronik ve yarı iletken: UPW hatlarında düşük iletkenlik ve stabil kalite ihtiyacı için.
- Enerji santralleri: Yüksek basınçlı kazan besi suyunda korozyon ve birikinti risklerini azaltmaya yardımcı olur.
- Farmasötik ve biyoteknoloji: Yüksek saflıkta proses suyu üretiminde (uygun sistem tasarımı ile) destekleyici çözümdür.
- Laboratuvar ve analitik kullanım: Tekrarlanabilir su kalitesi ile ölçüm güvenilirliğini artırır.
Sıkça Sorulan Sorular
VNX55-E CEDI modülü hangi ön arıtım sistemi ile kullanılmalıdır?
En yaygın uygulama çift geçişli RO permeatı ile beslemedir. İletkenlik, sertlik, serbest klor ve metal iyonları limitleri sağlanmalıdır. Serbest klor mutlaka giderilmelidir; aksi durumda membran ve reçine yapısında geri döndürülemez performans kayıpları oluşabilir.
18 MΩ.cm ürün suyu kalitesine ulaşmak için hangi parametreler kritiktir?
Kritik parametreler; giriş iletkenliği, CO₂ yükü, silika/bor konsantrasyonu, sıcaklık ve stabil debi-basınç kontrolüdür. Ayrıca doğru elektriksel işletim (voltaj/akım) ve konsantre hat yönetimi ürün suyu dirençliliğinin stabil kalmasında belirleyicidir.
VNX55-E’de kimyasal rejenerasyon olmaması işletmede ne kazandırır?
Asit ve kostik tüketimi olmadığı için kimyasal satın alma, depolama, dozajlama, operatör maruziyeti ve atık nötralizasyon adımları ortadan kalkar. Bu da daha düşük işletme maliyeti, daha az duruş ve daha güvenli işletme sağlar; özellikle 7/24 çalışan tesislerde önemli avantaj yaratır.
Debi artırımı gerektiğinde VNX55-E nasıl ölçeklenir?
Modüller paralel bağlanarak kapasite artırılır. Bu yaklaşım, tek büyük ekipman yerine modüler genişleme imkanı verir; bakım planlamasında esneklik sağlar ve prosesin büyümesine göre yatırımın kademeli yapılmasına yardımcı olur.
