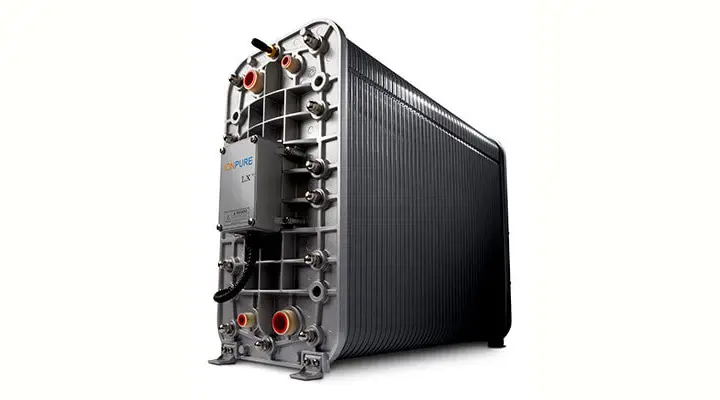

Ionpure IP-LXM45Z-5 Elektrodeiyonizasyon (CEDI) Modülü
Ionpure IP-LXM45Z-5, ters ozmoz çıkış suyundan sürekli ve kesintisiz ultra saf su üretimi için tasarlanmış, yüksek akış kapasiteli bir elektrodeiyonizasyon (CEDI) modülüdür. Kimyasal rejenerasyon gerektirmeyen tasarımı sayesinde, geleneksel karışık yatak reçine sistemlerine kıyasla hem işletme maliyetlerini hem de çevresel etkiyi önemli ölçüde azaltır. Enerji santrallerinde kazan besi suyu, farmasötik ve biyoteknolojik proses suyu, elektronik ve yarı iletken üretimi ile gıda ve içecek endüstrisinde güvenle kullanılabilecek, güvenilir ve stabil bir ultra saf su çözümü sunar.
IP-LXM45Z-5 ile Kesintisiz Ultra Saf Su Üretimi
IP-LXM45Z-5 CEDI modülü, iletkenliği düşük RO permeatını, > 17 MΩ.cm dirençlilikte suya yükseltirken aynı anda silika, zayıf iyonlar ve iz seviyedeki iyonik kirleticileri de etkin şekilde uzaklaştırır. Modülün iç yapısında yer alan iyon değişim reçineleri ve seçici iyonik membranlar, DC akım altında sürekli rejenerasyon modunda çalışarak kimyasal kullanımını ortadan kaldırır. Bu sayede operatör müdahalesi minimuma iner, tesis sürekliliği ve proses güvenliği artar.
Öne Çıkan Avantajlar
- Yüksek Akış Aralığı: 4,50 – 6,80 m³/saat kapasiteyle büyük ölçekli endüstriyel sistemlere kolay entegrasyon.
- Kimyasal Rejenerasyon Yok: Asit-baz tüketimi, rejenerasyon duruşları ve kimyasal depolama gereksinimi ortadan kalkar.
- Ultra Saf Su Kalitesi: > 17 MΩ.cm ürün suyu ile kritik prosesler için güvenilir kalite ve düşük iletkenlik.
- Düşük Enerji Tüketimi: 0 – 400 VDC gerilim ve 1,0 – 6,0 A akım aralığında optimize edilmiş güç tüketimi.
- Yüksek Geri Kazanım: %90 – %95 geri kazanım ile su ve atıksu maliyetlerinde tasarruf.
- Çevre Dostu Tasarım: Kimyasal atık oluşumunu minimize ederek çevresel yükü azaltır.
- Güvenilir Mekanik Tasarım: Çift O-ring bağlantılar ile maksimum sızdırmazlık, yüksek mekanik dayanım ve kolay bakım.
- Uluslararası Standartlar: CE işaretli, ISO 9001 kalite yönetim sistemi kapsamında üretilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Nominal Akış Kapasitesi | 5,10 - 6,80 m³/saat |
| Minimum Akış Kapasitesi | 4,50 m³/saat |
| Ürün Suyu Dirençliliği | > 17 MΩ•cm |
| Silika (SiO₂) Giderimi | %90 - %99 |
| Geri Kazanım Oranı | %90 - %95 |
| Maksimum Giriş Basıncı | 6,9 bar |
| DC Voltaj Aralığı | 0 - 400 VDC |
| DC Akım Aralığı | 1,0 - 6,0 A |
| Boyutlar (Y x G) | 1143 x 368 mm |
| Çalışma Ağırlığı | 128 kg |
| Sevkiyat Ağırlığı | 185 kg |
Maksimum Giriş Suyu Özellikleri
IP-LXM45Z-5 modülünden istenen performans ve uzun servis ömrü alınabilmesi için, ön arıtma hattının aşağıdaki şartları sağlayacak şekilde tasarlanması önerilir.
| Parametre | Değer |
|---|---|
| Giriş Suyu Kaynağı | Ters ozmoz (RO) permeatı |
| Giriş Suyu İletkenliği | < 40 μS/cm |
| Sıcaklık Aralığı | 5 - 45 ºC |
| Giriş Basıncı | < 6,9 bar |
| Serbest Klor (Cl₂) | < 0.05 ppm |
| Demir (Fe) | < 0.01 ppm |
| Manganez (Mn) | < 0.01 ppm |
| Sülfür (S²⁻) | < 0.01 ppm |
| Toplam Sertlik (CaCO₃ olarak) | < 1,0 ppm |
| Çözünmüş Organik Karbon (TOC) | < 0,5 ppm |
| Silika (SiO₂) | < 1,0 ppm |
| pH Aralığı | 4 - 11 |
Tipik Uygulama Alanları
- Enerji Santralleri: Kazan besleme suyu parlatma, türbin ve buhar çevriminde iletkenlik ve silika kontrolü.
- Elektronik ve Yarı İletken: Yüksek saflıkta proses suyu, yıkama banyoları ve fotolitografi uygulamaları.
- Gıda ve İçecek Endüstrisi: Ürün formülasyonu, CIP durulama suyu ve hijyenik proses hatları için düşük iletkenlikte su.
- Laboratuvar ve AR-GE: Analitik cihaz besleme suyu, tampon ve reaktif hazırlama süreçleri.
- Farmasötik Üretim: Saf su (PW) ve ultra saf suya yakın kalitede besleme, enjeksiyonluk su sistemleri ön arıtımı.
Sıkça Sorulan Sorular
IP-LXM45Z-5 için zorunlu ön arıtma adımları nelerdir?
IP-LXM45Z-5 modülü öncesinde genellikle kum filtresi, aktif karbon filtresi, yumuşatma (veya antiskalant dozajlı RO), kartuş filtrasyon ve ters ozmoz sistemi bulunması önerilir. Amaç; askıda katıları, serbest kloru, sertliği ve organik kirleticileri uzaklaştırarak RO permeatını belirtilen maksimum giriş suyu sınırları içine çekmektir. Bu sayede CEDI modülünün reçine ve membran yüzeyleri foulingle karşılaşmadan uzun ömürlü çalışır.
Modülün tipik enerji tüketimi nasıl hesaplanır?
Enerji tüketimi uygulanan DC gerilim, akım ve çalışma süresine bağlıdır. Genellikle 0 - 400 VDC gerilim aralığında, 1,0 - 6,0 A akım ile çalışılır. Yaklaşık güç P = V x I formülüyle hesaplanabilir. Örneğin 250 V ve 4 A için anlık güç 1 kW olur. Gerçek tüketim ise proses şartları, su kalitesi ve istenen ürün kalitesine göre değiştiği için tasarım aşamasında güvenlik payı ile birlikte değerlendirilmelidir.
IP-LXM45Z-5 modülünde bakım ve duruş gereksinimi nasıldır?
CEDI teknolojisi kimyasal rejenerasyon gerektirmediğinden, bakım gereksinimi çoğunlukla ön arıtma sistemine ve işletme koşullarına bağlıdır. Modül üzerinde periyodik olarak giriş/çıkış basınç farkları, iletkenlik ve sıcaklık izlenmelidir. Anormal basınç kayıpları veya performans düşüşü durumunda modül, üretici tavsiyelerine uygun olarak kimyasal olmayan temizleme prosedürleri veya sistem geri yıkaması ile kontrol edilmelidir.
Birden fazla IP-LXM45Z-5 modülü nasıl konfigüre edilir?
Yüksek debili endüstriyel projelerde modüller genellikle paralel konfigürasyonla kullanılır. Her modül için eşit besleme debisi sağlayacak hidrolik dengeleme yapılmalı, kolektör hatları uygun çaplarda tasarlanmalı ve her modül için bağımsız vana, debimetre ve iletkenlik takibi tercih edilmelidir. Böylece sistem esnek çalışır, tek modül devre dışı kaldığında dahi üretim tamamen durmaz.
