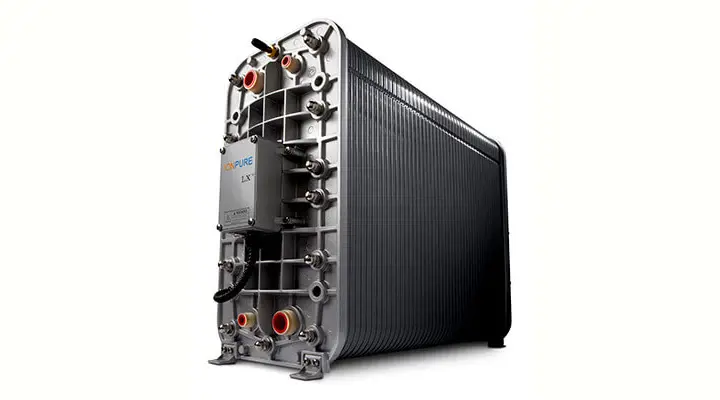

Ionpure IP-LXM24Z-5 CEDI Modülü – Sürekli Ultra Saf Su Üretimi için Profesyonel Çözüm
Ionpure IP-LXM24Z-5, ters ozmoz (RO) sonrasında parlatma kademesi olarak kullanılan, yüksek performanslı bir elektrodeiyonizasyon (CEDI) modülüdür. Kimyasal rejenerasyon ihtiyacını ortadan kaldıran yapısı sayesinde, kesintisiz işletimle ultra saf su üretir ve klasik karışık yataklı iyon değişim sistemlerinin yerini alarak işletme maliyetlerini, duruş sürelerini ve kimyasal tüketimini belirgin şekilde azaltır.
Güç santralleri, yarı iletken üretimi, farmasötik, biyoteknoloji ve gıda-içecek tesislerinde > 17 MΩ·cm dirençlilikte su kalitesi gerektiren prosesler için optimize edilmiştir. Kompakt tasarımı, yüksek geri kazanım oranı, düşük enerji tüketimi ve otomasyona tam uyumluluğu ile hem yeni sistem kurulumlarında hem de mevcut deiyonizasyon hatlarının modernizasyonunda ideal bir CEDI çözümüdür.
IP-LXM24Z-5 ile Öne Çıkan Performans ve Tasarım Avantajları
Yüksek Saflık ve Stabil Su Kalitesi
IP-LXM24Z-5, uygun RO çıkış suyu ile beslendiğinde > 17 MΩ·cm dirençlilik seviyesine ulaşarak yüksek basınçlı kazan besi suyu, hassas elektronik yıkama ve kritik farmasötik prosesler için güvenli ve tekrarlanabilir su kalitesi sağlar. Düşük silika ve düşük toplam çözünmüş iyon içeriği (TDS) sayesinde ölçeklenme ve korozyon risklerini minimize eder.
Kimyasal Rejenerasyonsuz CEDI Teknolojisi
CEDI teknolojisinde iyonik safsızlıklar, sürekli elektrik alanı altında iyon seçici membranlar ve karışık yatak reçineleri üzerinden uzaklaştırılır. Asit/baz rejenerasyonu gerekmediği için kimyasal depolama, dozaj ve nötralizasyon sistemlerine olan bağımlılık azalır; iş güvenliği, çevresel uyumluluk ve işletme konforu artar.
Yüksek Debi, Yüksek Geri Kazanım
- Nominal debi 2,70 – 3,40 m³/saat ile orta ve büyük ölçekli endüstriyel saf su sistemleri için uygundur.
- %90 – %95 geri kazanım oranı sayesinde atık su miktarı ve atık bertaraf maliyetleri düşer.
- %90 – %99 silika giderimi ile özellikle buhar çevrimlerinde silika kaynaklı türbin ve kazan problemlerini azaltır.
Düşük Enerji Tüketimi ve Güçlü Mekanik Yapı
- 0 – 400 VDC gerilim ve 1,0 – 6,0 A akım aralığında çalışarak geleneksel iyon değişim sistemlerine kıyasla daha düşük işletme maliyeti sunar.
- Çift O-ringli bağlantı tasarımı yüksek sızdırmazlık, güvenli montaj ve uzun servis ömrü sağlar.
- CE işareti ve ISO 9001 uyumlu üretim süreçleri ile global endüstriyel standartlara uygunluk sunar.
Ionpure IP-LXM24Z-5 Teknik Özellikler Tablosu
| Parametre | Değer |
|---|---|
| Model | Ionpure IP-LXM24Z-5 CEDI Modülü |
| Nominal Akış Kapasitesi | 2,70 – 3,40 m³/saat |
| Minimum Akış Kapasitesi | 2,25 m³/saat |
| Ürün Su Dirençliliği | > 17 MΩ·cm (uygun giriş suyu ile) |
| Silika (SiO₂) Giderimi | %90 – %99 |
| Geri Kazanım Oranı | %90 – %95 |
| Maksimum Giriş Basıncı | 6,9 bar |
| DC Voltaj Aralığı | 0 – 400 VDC |
| DC Akım Aralığı | 1,0 – 6,0 A |
| Boyutlar (Y x G) | 736 x 254 mm (yaklaşık modül gövdesi) |
| Çalışma Ağırlığı | 72 kg |
| Sevkiyat Ağırlığı | 114 kg |
Giriş Suyu Gereksinimleri ve Ön Arıtma Kriterleri
IP-LXM24Z-5, performans ve membran/reçine ömrü açısından ters ozmoz permeatı ile beslenecek şekilde tasarlanmıştır. CEDI modülünün verimli çalışması için aşağıdaki limitlere uygun bir ön arıtma hattı (filtrasyon, yumuşatma, RO, organik giderim vb.) gereklidir.
| Parametre | Değer |
|---|---|
| Giriş Suyu Kaynağı | Ters ozmoz (RO) permeatı |
| İletkenlik | < 40 μS/cm |
| Sıcaklık | 5 – 45 °C |
| Giriş Basıncı | < 6,9 bar |
| Serbest Klor (Cl₂) | < 0,05 ppm (ön klor giderimi önerilir) |
| Demir (Fe) | < 0,01 ppm |
| Manganez (Mn) | < 0,01 ppm |
| Sülfür (S²⁻) | < 0,01 ppm |
| Toplam Sertlik (CaCO₃) | < 1,0 ppm |
| Çözünmüş Organik Karbon (TOC) | < 0,5 ppm |
| Silika (SiO₂) | < 1,0 ppm |
| pH Aralığı | 4 – 11 |
Tipik Uygulamalar ve Endüstriyel Kullanım Alanları
- Enerji Santralleri: Kazan besi suyu, kondensat parlatma ve türbin koruma için ultra saf su üretimi.
- Yarı İletken ve Elektronik: Wafer yıkama, PCB temizliği ve yüksek hassasiyetli durulama süreçlerinde düşük iletkenlikte su.
- Gıda ve İçecek: Ürün formülasyonu, CIP sistemleri ve proses suyu hatlarında hijyenik ve stabil su kalitesi.
- Laboratuvar ve Analitik: HPLC, ICP, AA ve diğer hassas analiz cihazları için besleme suyu temini.
- Farmasötik ve Biyoteknoloji: İlaç formülasyonu, yıkama prosesleri ve enjeksiyonluk su sistemleri ön saflaştırma basamaklarında güvenilir CEDI çözümü.
CEDI Teknolojisine Geçiş ile Sağlanan İşletme Avantajları
Ionpure IP-LXM24Z-5, klasik karışık yataklı iyon değişim ünitelerinin yerini alarak işletmelere pek çok avantaj sunar:
- Kimyasal tüketiminin azalması: Asit ve kostik kullanımının ortadan kalkması, kimyasal tedarik ve depolama maliyetlerini düşürür.
- Sürekli ve otomasyona uygun çalışma: Batch rejenerasyon duruşları olmadan, 7/24 proses entegrasyonu ve uzaktan kontrol imkanı sağlar.
- Daha öngörülebilir su kalitesi: RO + CEDI kombinasyonu ile proses gereksinimlerini karşılayan sabit iletkenlik ve silika seviyeleri elde edilir.
- Çevresel uygunluk: Kimyasal rejenerasyon atığı oluşmadığı için atık su arıtma yükü azalır, çevre mevzuatlarına uyum kolaylaşır.
Sıkça Sorulan Sorular
IP-LXM24Z-5 modülü ile kaç bar giriş basıncında güvenli şekilde çalışabilirim?
IP-LXM24Z-5 için maksimum giriş basıncı 6,9 bar olarak belirtilir. Tasarımda genellikle bu değerin altında, sabit ve kontrol edilebilir bir besleme basıncı tercih edilmelidir. Basınç dalgalanmalarını önlemek için giriş hattında basınç regülatörü ve uygun enstrümantasyon kullanılması önerilir.
CEDI modülünün optimum performansı için önerilen besleme suyu iletkenliği nedir?
Modül, tipik olarak ters ozmoz permeatı ile beslenmelidir ve besleme suyu iletkenliğinin 40 μS/cm değerinin altında tutulması önerilir. Daha düşük iletkenlik, hem ürün su kalitesini yükseltir hem de modülün servis ömrünü uzatır.
IP-LXM24Z-5 modülünü paralel bağlayarak kapasiteyi nasıl artırabilirim?
Daha yüksek debi ihtiyaçlarında birden fazla IP-LXM24Z-5 modülü paralel hidrolik bağlantı ile kullanılabilir. Her modül için ayrı debi ve basınç kontrolü sağlanmalı, ortak giriş/çıkış kolektörleri uygun çapta tasarlanmalı ve güç beslemeleri her modülün akım-gerilim aralığına göre ayrı ayrı ayarlanmalıdır.
Serbest klor IP-LXM24Z-5 modülüne zarar verir mi?
Evet. Serbest klor, membran ve reçine yapısına zarar vererek performans düşüşüne ve erken modül arızasına neden olabilir. Bu nedenle giriş suyundaki serbest klor seviyesinin 0,05 ppm altında tutulması ve aktif karbon filtresi veya sodyum metabisülfit dozajı gibi ön klor giderim yöntemlerinin kullanılması tavsiye edilir.
