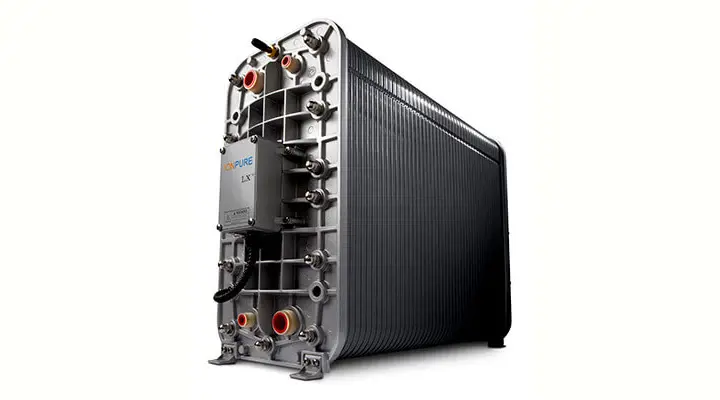

IP-LXM10Z-5 Elektrodeiyonizasyon Modülü
IP-LXM10Z-5, ters ozmoz sonrası son parlatma aşamasında kullanılan, yüksek saflıkta su üretimi için geliştirilmiş ileri seviye bir CEDI elektrodeiyonizasyon modülü çözümüdür. Endüstriyel su arıtma sistemlerinde sürekli, kararlı ve kimyasal rejenerasyonsuz çalışma ihtiyacına cevap veren bu modül; enerji santralleri, elektronik üretim tesisleri, farmasötik prosesler, laboratuvarlar ve hassas imalat hatları için ideal bir tercihtir.
Klasik mixed bed veya rejenerasyonlu iyon değişim sistemlerinden farklı olarak IP-LXM10Z-5, iyon değişim reçineleri ile anyon ve katyon seçici membranları doğru akım altında birlikte çalıştırır. Bu sayede çözünmüş iyonlar sürekli olarak konsantre akıma taşınır ve reçineler proses içinde devamlı yenilenir. Sonuç olarak duruş gerektiren rejenerasyon çevrimleri ortadan kalkar, işletme sürekliliği artar ve ürün suyu kalitesi daha stabil hale gelir.
Yüksek geri kazanım oranı, kompakt modül yapısı, düşük kimyasal tüketimi ve yüksek dirençlilikte ürün suyu kabiliyeti sayesinde IP-LXM10Z-5 endüstriyel ultra saf su modülü, modern su arıtma projelerinde toplam sahip olma maliyetini düşürmeye yardımcı olur.
Öne Çıkan Avantajlar
- Yüksek saflıkta ürün suyu: 17 MΩ·cm üzeri tipik dirençlilik değeri ile kritik proseslere uygun su kalitesi sunar.
- Kimyasalsız rejenerasyon: Asit ve kostik ihtiyacını ortadan kaldırarak çevresel yükü ve işletme risklerini azaltır.
- Sürekli çevrimiçi çalışma: Rejenerasyon duruşları olmadan 7/24 üretim hatlarına entegre edilebilir.
- Düşük işletme maliyeti: Kimyasal, bakım ve iş gücü giderlerinde avantaj sağlar.
- Yüksek silika giderimi: Özellikle hassas proseslerde kritik olan silika kontrolüne katkı sunar.
- Kompakt tasarım: Skid üzeri montajı kolaylaştırır, tesis içinde daha verimli alan kullanımı sağlar.
- Güvenilir sızdırmazlık: Çift O-ring yapısı ile bağlantı güvenliğini destekler.
Çalışma Prensibi
IP-LXM10Z-5 CEDI modülü, çoğunlukla tek veya çift kademeli RO sisteminden çıkan düşük iletkenlikteki permeat suyu arıtır. Modül içerisindeki elektrik alan, reçine yatakları ve seçici membranlar sayesinde anyonlar ve katyonlar ayrıştırılarak konsantre akışa yönlendirilir. Bu süreçte reçineler kimyasal kullanılmadan sürekli olarak yenilenir.
Bu teknoloji, özellikle klasik iyon değişim sistemlerinde görülen rejenerasyon kaynaklı kalite dalgalanmalarını azaltır. Böylece ürün suyu kalitesi daha stabil kalır, otomasyon entegrasyonu kolaylaşır ve proses güvenilirliği yükselir.
Sistem Tasarımında Dikkat Edilmesi Gerekenler
CEDI modüllerinin performansı büyük ölçüde besleme suyu kalitesine bağlıdır. IP-LXM10Z-5 için ideal besleme suyu, iyi işletilen bir ters ozmoz sisteminden gelen düşük iletkenlikte permeat sudur. Sertlik, silika, organik madde, serbest klor ve metal yükü kontrol altında tutulmadığında membran kirlenmesi, reçine performans kaybı ve üretim kalitesinde düşüş görülebilir.
Bu nedenle sistem tasarımında aşağıdaki ekipmanlar ve kontroller önerilir:
- Yüksek verimli ön arıtma sistemleri
- RO performans takibi ve düzenli iletkenlik kontrolü
- Uygun mikron seviyesinde kartuş filtrasyon
- Serbest klor giderimi
- Debi, basınç ve DC güç değerlerinin otomasyonla izlenmesi
Teknik Veriler
| IP-LXM10Z-5 Teknik Verileri | |
|---|---|
| Nominal akış kapasitesi | 1,10 - 1,70 m³/saat |
| Minimum akış kapasitesi | 0,68 m³/saat |
| Ürün suyu dirençliliği | > 17 MΩ·cm |
| Silika giderimi | %90 - %99 |
| Geri kazanım oranı | %90 - %95 |
| Maksimum giriş basıncı | 6,9 bar |
| DC voltaj aralığı | 0 - 400 VDC |
| DC akım aralığı | 1,0 - 6,0 A |
| Boyutlar | 418 x 178 mm |
| Çalışma ağırlığı | 42 kg |
| Sevkiyat ağırlığı | 71 kg |
Maksimum Giriş Suyu Şartları
IP-LXM10Z-5 modülünden maksimum verim almak ve uzun servis ömrü sağlamak için besleme suyu sınır değerlerine uyulması gerekir. Özellikle sertlik, silika, TOC ve serbest klor kontrolü; performans, ürün suyu kalitesi ve modül ömrü açısından kritik öneme sahiptir.
| IP-LXM10Z-5 Giriş Suyu Limitleri | |
|---|---|
| Giriş suyu kaynağı | Ters ozmoz permeatı |
| Giriş suyu iletkenliği | < 40 μS/cm |
| Sıcaklık aralığı | 5 - 45 ºC |
| Giriş basıncı | < 6,9 bar |
| Serbest klor | < 0.05 ppm |
| Demir | < 0.01 ppm |
| Manganez | < 0.01 ppm |
| Sülfür | < 0.01 ppm |
| Toplam sertlik | < 1,0 ppm CaCO₃ |
| TOC | < 0,5 ppm |
| Silika | < 1,0 ppm |
| pH aralığı | 4 - 11 |
Uygulama Alanları
Enerji ve buhar sistemleri
Yüksek basınçlı kazan besleme suyu hazırlığında, düşük iletkenlik ve düşük silika gerektiren uygulamalarda güvenilir performans sunar.
Elektronik ve yarı iletken üretimi
Mikroelektronik üretim proseslerinde, hassas yüzey temizliğinde ve iyonik kirleticilerin minimum seviyede tutulması gereken hatlarda etkin çözüm sağlar.
Farmasötik ve biyoteknoloji tesisleri
Saf su üretim hatlarında, proses destek suyunda ve kontrollü kalite gerektiren yardımcı sistemlerde tercih edilir.
Laboratuvar ve analiz sistemleri
Analitik cihazlar, deneysel çalışmalar ve yüksek saflık isteyen test uygulamaları için uygun su kalitesi elde edilmesine yardımcı olur.
Gıda ve içecek endüstrisi
Kontrollü mineral içeriği gerektiren proseslerde, formülasyon suyu hazırlığında ve belirli CIP destek uygulamalarında değerlendirilebilir.
Neden IP-LXM10Z-5 Tercih Edilmeli?
IP-LXM10Z-5, yüksek performanslı endüstriyel elektrodeiyonizasyon modülü arayan işletmeler için verimli, güvenilir ve uzun vadeli bir çözümdür. Kimyasal rejenerasyon gerektirmemesi, ürün suyu kalitesindeki süreklilik, yüksek geri kazanım oranı ve otomasyona uygun yapısı sayesinde özellikle sürekli üretim yapan tesislerde önemli avantaj sağlar.
Doğru ön arıtma, uygun güç ünitesi ve düzenli işletme takibi ile kullanıldığında bu modül; yatırımın geri dönüş süresini iyileştiren, proses risklerini azaltan ve su kalitesini sürdürülebilir şekilde yükselten profesyonel bir çözümdür.
Sıkça Sorulan Sorular
IP-LXM10Z-5 doğrudan şehir suyu veya kuyu suyu ile çalıştırılabilir mi?
Hayır. Bu modül doğrudan ham su ile beslenmek için tasarlanmamıştır. En doğru uygulama, ters ozmoz permeatı ile beslenmesidir. Ham suda bulunan yüksek sertlik, çözünmüş tuzlar, organikler ve oksidanlar modül performansını olumsuz etkileyebilir.
CEDI modülünde ürün suyu kalitesini en çok hangi parametreler etkiler?
Besleme suyu iletkenliği, toplam sertlik, silika, TOC, serbest klor, debi stabilitesi ve uygulanan DC akım değeri en önemli parametrelerdir. Bu değerler tasarım limitlerinde tutulduğunda yüksek dirençlilikte ve kararlı ürün suyu kalitesi elde edilir.
IP-LXM10Z-5 için kartuş filtre kullanımı gerekli midir?
Evet. RO sonrası hatta uygun mikron seviyesinde kartuş filtre kullanılması, partikül kaynaklı tıkanma riskini azaltır. Bu uygulama modül içindeki akış yollarının korunmasına, basınç düşümünün kontrol edilmesine ve servis ömrünün uzatılmasına katkı sağlar.
Serbest klor neden düşük tutulmalıdır?
Serbest klor, iyon seçici membran yapısına zarar verebilir ve modülün demineralizasyon performansını düşürebilir. Bu nedenle giriş suyunda serbest klor seviyesinin belirtilen limitin altında tutulması hem ürün güvenliği hem de ekipman ömrü açısından zorunludur.
IP-LXM10Z-5 klasik mixed bed sistemlere göre hangi avantajı sağlar?
En önemli avantajı kimyasal rejenerasyon gerektirmeden sürekli çalışabilmesidir. Böylece rejenerasyon duruşları, kimyasal depolama, atık nötralizasyon ve kalite dalgalanmaları azalır. Bu da özellikle otomasyon yoğun ve kesintisiz çalışan endüstriyel tesislerde önemli bir operasyonel üstünlük sağlar.
