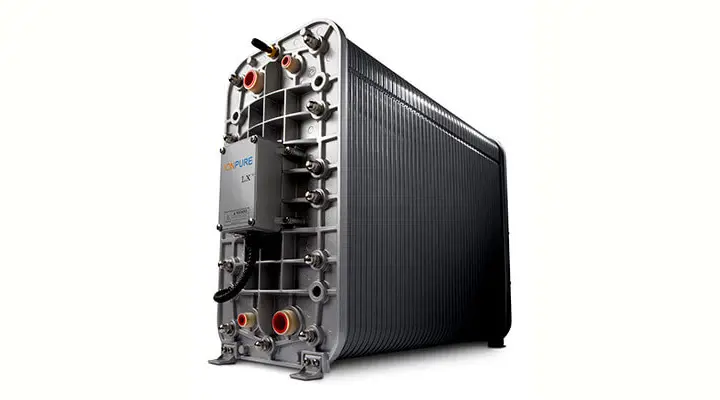

IP-LXM10X-4 Elektrodeiyonizasyon (EDI) Modülü – Kesintisiz Ultra Saf Su Üretimi
IP-LXM10X-4, ters ozmoz (RO) permeatını sürekli olarak parlatmak üzere tasarlanmış, yüksek kapasiteli bir elektrodeiyonizasyon (EDI) modülüdür. Reçine ve iyon değişim yataklarında görülen kimyasal rejenerasyon ihtiyacını ortadan kaldırarak işletmeye daha düşük kimyasal maliyeti, daha az duruş ve daha stabil su kalitesi kazandırır. Sürekli elektrik alanı altında çalışan iyon seçici membranlar ve karışık yatak reçineleri sayesinde, suyun iletkenliği düşürülürken silika gibi zorlu iyonların gideriminde de yüksek performans hedeflenir.
Yüksek saflıkta su gerektiren proseslerde, kompakt kurulum ve öngörülebilir performans arayan tesisler için IP-LXM10X-4; enerji santrali kazan besleme, elektronik üretimi, laboratuvar ve farmasötik uygulamalarda güvenilir bir çözüm sunar.
Neden IP-LXM10X-4? (Satın Alma Avantajları)
- Kimyasal rejenerasyonsuz çalışma: Asit-kostik tüketimini ve buna bağlı iş güvenliği/atık yönetimi yükünü azaltır.
- Sürekli üretim mantığı: Parti rejenerasyon beklemeden stabil ürün suyu kalitesi sağlar.
- Yüksek kalite hedefi: Proses suyu standardını yükseltmek için > 17 MΩ•cm ürün dirençliliği hedeflenir.
- Geniş debi aralığı: 0.68–1.70 m³/saat aralığı, farklı sistem tasarımlarına uyum sağlar.
- Çevreci yaklaşım: Kimyasal atık üretmeden sürdürülebilir ultra saf su üretimine katkı verir.
- Dayanıklı sızdırmazlık: Çift O-ring tasarımı ile daha güvenli işletme ve daha az kaçak riski.
IP-LXM10X-4 Teknik Verileri
| IP-LXM10X-4 Teknik Verileri | |
|---|---|
| Nominal akış kapasitesi | 1.10 m³/saat |
| Minimum akış kapasitesi | 0.68 m³/saat |
| Maksimum akış kapasitesi | 1.70 m³/saat |
| Ürün suyu dirençliliği | > 17 MΩ•cm |
| Silika (SiO₂) Giderimi: | %90 – %99 |
| Geri kazanım | %90 – %95 |
| Maksimum giriş basıncı | 6.9 bar |
| DC voltaj aralığı | 0 - 300 VDC |
| DC akım aralığı | 1.0 – 6.0 A |
| Nominal akışta basınç düşüşü | 1.7 - 2.5 bar |
| Boyutlar | 418 x 178 mm |
| Çalışma Ağırlığı: | 42 kg |
| Sevkiyat Ağırlığı: | 71 kg |
Maksimum Giriş Suyu Kriterleri (RO Permeat Şartı)
EDI modüllerinde stabil performans ve uzun modül ömrü için besleme suyu şartları kritiktir. IP-LXM10X-4, ters ozmoz permeatı ile beslenmek üzere tasarlanmıştır; klor ve metal izleri gibi oksidatif ve kirletici bileşenlerin kontrolü, membran ve reçine sağlığı açısından önem taşır.
| IP-LXM10X-4 Maksimum Giriş Suyu Kriterleri | |
|---|---|
| Giriş suyu kaynağı | Ters ozmoz permeatı |
| Giriş suyu iletkenliği | < 40 μS/cm |
| Sıcaklık | 5 – 45 °C |
| Giriş basıncı | < 6.9 bar |
| Serbest Klor (Cl₂): | < 0.02 ppm |
| Demir (Fe): | < 0.01 ppm |
| Manganez (Mn): | < 0.01 ppm |
| Sülfür (S²⁻): | < 0.01 ppm |
| Toplam sertlik (CaCO₃) | < 1.0 ppm |
| TOC | < 0.5 ppm |
| Silika (SiO₂): | < 1.0 ppm |
| pH | 4 – 11 |
Uygulama Alanları ve Sistem Entegrasyonu
- Enerji santralleri: Kazan besleme suyu ve kondens parlatma hatlarında düşük iletkenlik hedefleri için.
- Elektronik ve yarı iletken: Yıkama ve proses hatlarında ultra saf su ihtiyacına yönelik.
- Farmasötik üretim: Yüksek saflık gerektiren su hazırlama sistemlerinde RO sonrası parlatma kademesi olarak.
- Laboratuvar ve AR-GE: Analitik cihaz beslemeleri ve saf su hazırlama istasyonlarında.
- Gıda ve içecek: Proses güvenliği ve tutarlı su kalitesi istenen yardımcı işletme sularında.
İşletme Notları
- Ön arıtma önerisi: RO + uygun kartuş filtrasyon ile partikül ve oksidan kontrolü sağlanmalıdır.
- Basınç düşüşü takibi: Basınç düşüşündeki artış, tıkanma/kirlenme erken uyarısı olarak izlenmelidir.
- Elektriksel değerlerin izlenmesi: Akım/voltaj eğilimleri, besleme suyu kalitesi değişimlerine hızlı geri bildirim verir.
Sıkça Sorulan Sorular
IP-LXM10X-4 için neden mutlaka RO permeatı besleme suyu olarak önerilir?
EDI modülü, düşük iletkenlikte ve düşük kirletici yükte besleme suyu ile maksimum verim verir. RO permeatı; sertlik, silika, metal izleri ve toplam çözünmüş maddeyi düşürerek EDI içinde ölçeklenme ve fouling riskini azaltır, ürün suyu dirençliliğinin stabil kalmasına yardımcı olur.
Giriş suyunda serbest klor sınırı aşıldığında ne olur?
Serbest klor gibi oksidanlar, EDI içerisindeki iyon değiştirici reçineler ve membran yapılarında oksidatif hasara yol açabilir. Bu durum kapasite kaybı, ürün suyu kalitesinde düşüş ve modül ömründe kısalma şeklinde sonuçlanabilir. Bu nedenle klor kontrolü ve gerekli durumlarda deklorinasyon kritik kabul edilir.
Basınç düşüşü (ΔP) yükselirse hangi kontroller yapılmalıdır?
Nominal akışta basınç düşüşünün artması genellikle partikül yükü, biyolojik büyüme veya ön arıtma performans düşüşüne işaret eder. Kartuş filtreler, RO performansı, giriş suyu bulanıklığı ve hat vanalarının konumu kontrol edilmelidir. Süreç izleme ile erken müdahale, modülün kirlenmesini ve verim kaybını önler.
DC voltaj ve akım aralıklarının doğru seçilmesi neden önemlidir?
EDI’da iyon taşınımı elektrik alanı ile gerçekleşir. Uygun aralığın altında kalmak yetersiz deiyonizasyona, gereğinden yüksek değerler ise gereksiz enerji tüketimine ve işletme stabilitesinde bozulmaya neden olabilir. Tasarım debisi ve besleme suyu iletkenliği dikkate alınarak güç kaynağı ayarları optimize edilmelidir.
