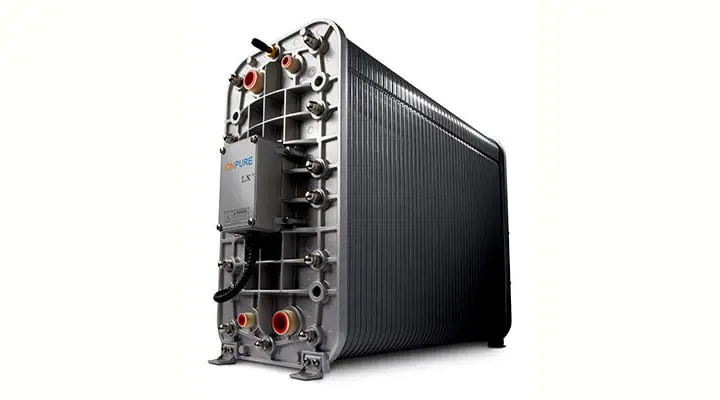

Ionpure IP-LX8000Z-5 CEDI Modülü
IP-LX8000Z-5, ters ozmoz (RO) permeatı sonrası “son parlatma” adımında konumlanan, yüksek debili sürekli elektrodeiyonizasyon (CEDI) modülüdür. Karışık yatak (MB) reçine sistemlerinin aksine kimyasal rejenerasyon döngülerine ihtiyaç duymaz; bu sayede asit-kostik depolama, nötralizasyon ve rejenerasyon atıkları olmadan kesintisiz ultra saf su üretimi sağlar. Enerji santrallerinde kazan besi suyu, mikroelektronik ve yarı iletken uygulamaları, farmasötik üretim hatları ve kritik proses suyu gerektiren tüm endüstriyel tesislerde, işletme sürekliliğini ve kalite stabilitesini artırmak için tasarlanmıştır.
Modül, iyon değişim reçineleri ve iyon seçici membranlar ile doğru akım (DC) alanını birleştirerek çözünmüş iyonları sürekli uzaklaştırır. Uygun ön arıtım koşullarında > 17 MΩ·cm seviyelerinde dirençlilik hedeflenebilir; ayrıca düşük iletkenlik ve düşük silika gereksinimi olan proseslerde güvenilir performans sunar. Kompakt ve modüler yapısı sayesinde skid sistemlerine kolay entegre olur, yüksek debili projelerde çoklu modül kullanımıyla kapasite artışı pratik şekilde gerçekleştirilebilir.
Öne Çıkan Avantajlar
- Kimyasal gerektirmeyen işletme: Rejenerasyon için asit/kostik ihtiyacını ortadan kaldırır; İSG risklerini ve kimyasal kaynaklı işletme maliyetlerini düşürür.
- Sürekli üretim, düşük duruş: Rejenerasyon beklemesi olmadığı için proses suyu sürekliliğini destekler.
- Yüksek debi aralığı: Endüstriyel RO hatları sonrası yüksek kapasiteli saf su üretiminde ölçeklenebilir çözüm sunar.
- Yüksek ürün suyu kalitesi: Düşük iletkenlik, yüksek dirençlilik ve yüksek silika giderimi ile kritik uygulamalara uygundur.
- Yüksek geri kazanım imkânı: Tasarıma bağlı olarak %90–%95 geri kazanım hedefleriyle su verimliliğini artırır.
- Sızdırmaz ve dayanıklı tasarım: Çift O-ring bağlantı yapısı, uzun servis ömrü ve güvenilir mekanik performans sağlar.
IP-LX8000Z-5 Teknik Verileri
| IP-LX8000Z-5 Teknik Verileri | |
|---|---|
| Çalışma debisi | 6,80 – 10,00 m³/saat |
| Nominal debi | 8,00 – 10,00 m³/saat (ön arıtım ve şartlara bağlı) |
| Ürün suyu kalite hedefi | > 17 MΩ·cm (tipik RO permeatı beslemede) |
| Silika giderimi | %90 – %99 (besleme koşullarına bağlı) |
| Geri kazanım | %90 – %95 (sistem tasarımına bağlı) |
| Maksimum giriş basıncı | 6,9 bar |
| DC voltaj aralığı | 0 – 400 VDC |
| DC akım aralığı | 1,0 – 6,0 A |
| Boyutlar (Y x G) | Yaklaşık 1524 x 432 mm |
| Çalışma ağırlığı | Yaklaşık 180 kg |
| Sevkiyat ağırlığı | Yaklaşık 250 kg (ambalaj dahil) |
Giriş Suyu Gereksinimleri ve Doğru Ön Arıtım
CEDI modüllerinde hedef kaliteyi sürdürülebilir biçimde yakalamak için RO çıkış kalitesi ve ön arıtım kritik önemdedir. IP-LX8000Z-5 için besleme suyu kaynağı RO permeatı olmalı; oksidanlar, sertlik kaçakları, metal iyonları ve organikler kontrol altında tutulmalıdır. Aşağıdaki sınırlar; ölçeklenme, kirlenme ve membran/reçine hasar riskini düşürmek amacıyla dikkate alınmalıdır.
- Giriş Suyu İletkenliği: < 40 μS/cm
- Sıcaklık: 5 – 45 °C
- Serbest klor: < 0,05 ppm
- Toplam sertlik (CaCO₃): < 1,0 ppm
- Demir / Manganez: < 0,01 ppm / < 0,01 ppm
- Sülfür (S²⁻): < 0,01 ppm
- TOC: < 0,5 ppm
- Silika (SiO₂): < 1,0 ppm
- pH: 4 – 11
Proje tasarımında; uygun kartuş filtrasyon, klor giderimi (ör. aktif karbon veya uygun kimyasal yöntem), RO performans takibi, gerektiğinde yumuşatma ve doğru enstrümantasyon (iletkenlik, debi, basınç, sıcaklık) ile modül performansı uzun vadede güvence altına alınır.
Uygulama Alanları
- Enerji santralleri: Yüksek basınçlı kazan besi suyu için düşük iletkenlik ve düşük silika hedefleri.
- Elektronik ve yarı iletken: Hassas yıkama ve üretim proseslerinde kararlı ultra saf su kalitesi.
- Farmasötik ve biyoteknoloji: Proses suyu ve kritik hatlarda son parlatma adımı ihtiyacı.
- Gıda ve içecek: Proses suyu ve CIP uygulamalarında tutarlı su kalitesi.
- Laboratuvar ve AR-GE: Analitik uygulamalar için stabil ve tekrar edilebilir su parametreleri.
Neden IP-LX8000Z-5?
IP-LX8000Z-5, yüksek debi aralığında kimyasal kullanmadan ultra saf su üretmek isteyen tesisler için güçlü bir yatırımdır. Doğru tasarlanmış RO + CEDI kombinasyonu; toplam sahip olma maliyetini düşürür, duruşları azaltır ve proses kalitesini standartlaştırır. Yeni kurulumlarda olduğu kadar kapasite artırımı ve modernizasyon projelerinde de ölçeklenebilir yapısıyla öne çıkar.
Sıkça Sorulan Sorular
CEDI modülünde ürün suyu kalitesi neden zamanla düşebilir?
En yaygın nedenler RO permeat kalitesindeki dalgalanma, sertlik/CO₂ kaçakları, serbest klor gibi oksidan temasları, yüksek TOC kaynaklı organik kirlenme ve yetersiz filtrasyondur. Besleme iletkenliği, sıcaklık, debi ve DC akım/voltaj değerlerinin izlenmesi; ayrıca ön arıtımın stabil tutulması kalite düşüşlerini büyük ölçüde önler.
IP-LX8000Z-5 için RO sonrası hangi parametreler özellikle kritik kabul edilir?
İletkenlik (< 40 μS/cm), serbest klor (< 0,05 ppm), toplam sertlik (< 1,0 ppm CaCO₃), demir/manganez (< 0,01 ppm), TOC (< 0,5 ppm) ve silika (< 1,0 ppm) kritik parametrelerdir. Bu değerler aşıldığında ölçeklenme, kirlenme ve performans kaybı riski artar.
Geri kazanım oranı %90–%95 aralığında nasıl seçilmelidir?
Geri kazanım seçimi; besleme suyu kalitesi, hedef ürün suyu parametreleri, sistemin termal ve hidrolik tasarımı ile konsantre hattının kontrol stratejisine bağlıdır. Daha yüksek geri kazanım su verimliliğini artırırken, bazı koşullarda ölçeklenme/kirlenme riskini yükseltebilir; bu nedenle proses tasarımında besleme analizi ve tasarım güvenlik payları dikkate alınmalıdır.
Modülün DC voltaj ve akım aralığı proses için ne ifade eder?
DC güç, iyonların membranlar üzerinden taşınmasını ve reçinelerin sürekli rejenerasyonunu sağlar. 0–400 VDC ve 1,0–6,0 A aralığı; besleme suyu yüküne ve hedef kaliteye göre kontrol edilebilen bir çalışma penceresi sunar. Uygunsuz güç ayarı; yetersiz deiyonizasyon veya gereksiz enerji tüketimi gibi sonuçlara yol açabileceğinden otomasyon ve izleme önerilir.
