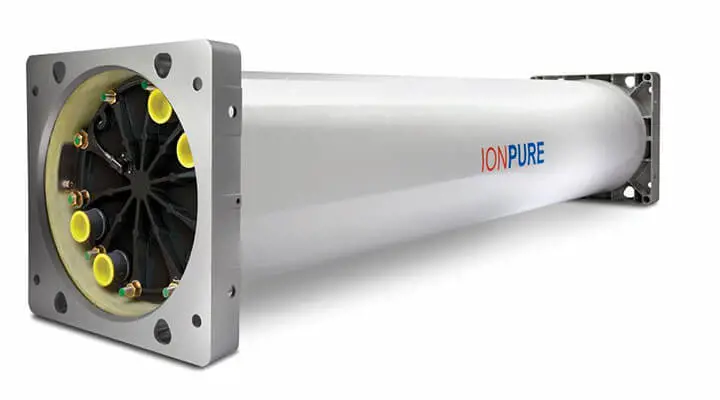

VNX55-EX CEDI Modülü – Ultra Saf Su (UPW) Uygulamalarında Sürekli ve Kimyasalsız Son Parlatma
VNX55-EX, mikroelektronik, yarı iletken ve yüksek saflık gerektiren endüstriyel proseslerde ultra saf su (UPW) kalitesine ulaşmak için tasarlanmış ileri seviye bir elektrodeiyonizasyon (CEDI) modülüdür. Klasik karışık yatak (mixed bed) sistemlerinde görülen asit-kostik rejenerasyon ihtiyacını ortadan kaldırarak, üretim hattında kesintisiz su kalitesi ve daha düşük toplam işletme maliyeti hedefleyen tesisler için güçlü bir alternatiftir.
Çift geçişli RO permeatı veya yüksek kaliteli DI suyu çıkışına entegre edildiğinde, uygun ön arıtma koşullarıyla 18 MΩ·cm seviyelerine kadar dirençlilik elde edilmesine destek olur. Bu yaklaşım; wafer durulama, fotolitografi, kritik yıkama adımları ve UPW ring hatları gibi hassas proseslerde stabil, tekrarlanabilir ve düşük iletkenlikte su üretimini kolaylaştırır.
Teknik Veriler ve Boyutlandırma
| VNX55-EX Teknik Verileri | |
|---|---|
| Nominal debi | 12,5 m³/saat (55 gpm) |
| Minimum / maksimum debi | 7,5 – 16,7 m³/saat (33 – 73,5 gpm) |
| DC voltaj aralığı | 0 – 300 VDC |
| DC akım aralığı | 1,0 – 13,2 A |
| Çalışma ağırlığı | 374,2 kg |
| Sevkiyat ağırlığı | 276,7 kg |
| Boyutlar | 44,45 cm x 50,8 cm x 50,8 cm x 213,3 cm |
VNX55-EX, yüksek debiyi tek modülde sunarak skid alanını verimli kullanır. Birden fazla modülün paralel bağlanabilmesi sayesinde yüksek kapasiteli UPW tesislerinde ölçeklenebilir mimari kurulumlarına uygundur. Standart bağlantı yaklaşımı, devreye alma süresini kısaltırken hatalı montaj risklerini azaltmaya yardımcı olur.
CEDI Teknolojisi ile Kimyasal Rejenerasyonsuz İşletim
Elektrodeiyonizasyon, iyon değişim reçinesi ve iyon seçici membranların elektrik alan altında birlikte çalışması prensibine dayanır. Bu sayede reçine yatağı, proses devam ederken sürekli “yenilenir” ve klasik sistemlerdeki periyodik rejenerasyon döngülerine ihtiyaç azalır.
- Kimyasal tüketimini azaltır: Asit/kostik depolama, dozajlama ve nötralizasyon yükünü düşürmeye yardımcı olur.
- Süreklilik sağlar: Rejenerasyon duruşları olmadan daha stabil proses suyu planlaması yapılabilir.
- Atık yükünü optimize eder: Rejenerasyon kaynaklı yüksek iletkenlikli atıkların oluşumunu minimize etmeye katkı sağlar.
- Operasyonel güvenliği artırır: Kimyasal elleçleme risklerinin azalmasına destek olur.
Giriş Suyu Koşulları ve Proses Entegrasyonu
VNX55-EX performansının sürdürülebilir olması için ön arıtma tasarımı kritik önemdedir. Tipik uygulamada çift geçişli RO, uygun filtrasyon ve gerektiğinde organik kontrol adımları ile birlikte konumlandırılır. Giriş suyu spesifikasyonlarının korunması, hem ürün suyu kalitesinin stabil kalmasına hem de modül ömrünün uzamasına katkı sağlar.
| VNX55-EX Maksimum Giriş Suyu Kriterleri | |
|---|---|
| Giriş iletkenliği | < 10 μS/cm |
| Sıcaklık | 20 – 45 °C |
| Giriş basıncı | 2,1 – 7 bar |
| Serbest klor (Cl₂) | < 0,02 ppm |
| Demir (Fe) | < 0,01 ppm |
| Manganez (Mn) | < 0,01 ppm |
| Sülfür (S²⁻) | < 0,01 ppm |
| Toplam sertlik (CaCO₃) | < 0,1 ppm |
| TOC | < 0,5 ppm |
| Silika (SiO₂) | < 0,5 ppm |
| pH | 4 – 11 |
Performans Hedefleri ve Proses Güvencesi
Uygun ön arıtma ve doğru işletim parametreleri sağlandığında VNX55-EX, UPW hatlarında kritik iyonların kontrolüne destek olur. Özellikle sodyum, klorür, silika ve bor gibi iz seviyedeki kirleticiler; ürün kalitesi, proses verimi ve ekipman korunumu açısından belirleyicidir.
- Ürün suyu dirençliliği: Uygun koşullarda ≥ 18 MΩ·cm hedeflerini destekler
- İyon giderimi: Na⁺ ve Cl⁻ için çok yüksek giderim verimleri ile düşük iletkenliğe katkı sağlar
- Silika ve bor kontrolü: Hassas proseslerde riskleri azaltmaya yardımcı olur
- Geri kazanım: Tipik %95 – %97,5 aralığında su verimliliğini destekler
Uygulama Alanları
- Yarı iletken ve mikroelektronik: Wafer yıkama, fotolitografi, CMP ve UPW ring hatları
- Enerji ve kazan besleme: Yüksek basınçlı kazan besi suyu ve buhar çevrimleri
- Laboratuvar ve AR-GE: Analitik cihaz besleme, kalibrasyon ve validasyon süreçleri
- Farmasötik ve biyoteknoloji: Proses suyu ve kritik ekipman durulama uygulamaları
- Gıda ve içecek: Hijyenik proses suyu ve düşük iletkenlik gerektiren hatlar
Neden VNX55-EX Tercih Edilmeli?
VNX55-EX, yüksek debiyi kompakt yapıda sunan CEDI tasarımıyla; kimyasal rejenerasyon yükünü azaltmak, UPW kalitesini stabil tutmak ve işletme maliyetlerini optimize etmek isteyen tesisler için satışa hazır, endüstriyel sınıf bir çözümdür. Büyük ölçekli projelerde modüler genişleme imkânı sunması, yatırımın geleceğe uyarlanmasına katkı sağlar.
Sıkça Sorulan Sorular
VNX55-EX CEDI modülü hangi ön arıtma ile en verimli çalışır?
En tipik ve verimli kullanım senaryosu, çift geçişli RO permeatı sonrasında CEDI yerleşimidir. Giriş iletkenliğinin düşük tutulması, serbest klorun kontrol edilmesi ve sertlik/metal izlerinin sınırların altında olması; hem ürün suyu kalitesi hem de modül ömrü açısından kritiktir.
DC güç aralığı (0–300 VDC) saha uygulamasında ne ifade eder?
Bu aralık, modülün proses yüküne ve su kalitesi değişimlerine göre kontrol edilebilir bir elektriksel çalışma penceresi sunduğunu gösterir. Uygun bir DC güç kaynağı ve kontrol stratejisi ile akım/voltaj optimize edilerek hedef dirençlilik ve stabil operasyon desteklenir.
CEDI modüllerinde silika ve bor giderimi neden önemlidir?
Silika ve bor, UPW proseslerinde iz seviyelerde dahi kritik olabilir. Özellikle yarı iletken uygulamalarında yüzey kalitesi ve ürün verimi açısından risk oluşturabilir. VNX55-EX, uygun giriş suyu koşullarında silika ve bor kontrolüne katkı sağlayarak proses güvenliğini artırmaya yardımcı olur.
VNX55-EX paralel bağlanarak kapasite artırımı nasıl planlanır?
Kapasite artırımı, birden fazla modülün paralel hatta konumlandırılmasıyla yapılır. Bu yaklaşımda debi paylaşımı, besleme kalitesinin tüm modüller için eşitlenmesi ve elektriksel beslemenin modül sayısına göre doğru boyutlandırılması önemlidir. Doğru projelendirme ile yüksek debili UPW hatlarında ölçeklenebilir bir yapı kurulabilir.
