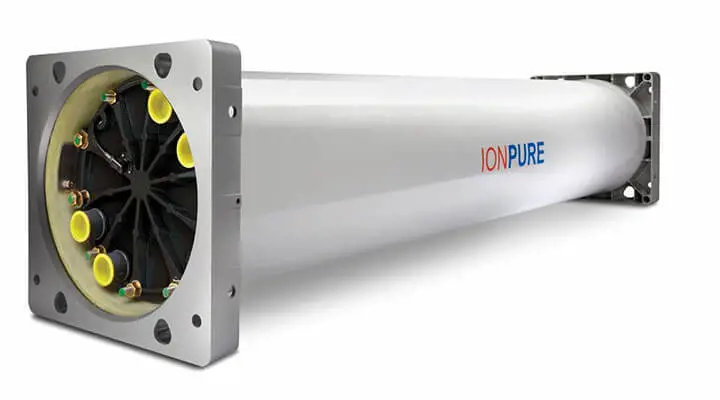

VNX55-EP CEDI Modülü – Süper Kritik Kazan Besleme ve Ultra Saf Su Uygulamaları için Kimyasalsız Parlatma
VNX55-EP, ters osmoz (RO) permeatı veya yüksek kalitede DI suyu, prosesin son aşamasında sürekli olarak parlatmak üzere tasarlanmış ileri seviye bir elektrodeiyonizasyon (CEDI) modülüdür. Karışık yataklı reçine sistemlerine alternatif olarak, asit/alkali rejenerasyon ihtiyacını ortadan kaldırır ve üretim hattınızda daha düşük işletme maliyeti, daha güvenli çalışma ve daha az duruş hedefler.
Modül, elektrik alanı ile iyonların membranlar üzerinden taşınması prensibiyle çalışır; böylece reçine yatakları proses sırasında sürekli yenilenir. Bu yapı, özellikle yüksek basınçlı ve süper kritik kazan besleme suyu gibi iletkenlik/iyon kaçaklarına hassas uygulamalarda kararlı performans sağlar. Uygun besleme koşullarında ≥ 17–18 MΩ·cm seviyesinde ürün suyu kalitesine ulaşarak silika, bor, sodyum ve klorür gibi kritik parametrelerde etkili giderim sunar.
Neden VNX55-EP? (Satın Alma Kararını Kolaylaştıran Teknik Avantajlar)
- Kimyasalsız işletim: Rejenerasyon kimyasalları, nötralizasyon ve kimyasal depolama gereksinimini azaltır; iş güvenliği ve çevresel uyum süreçlerini kolaylaştırır.
- Yüksek saflık ve proses stabilitesi: RO sonrası son parlatmada düşük iletkenlik ve düşük iyon kaçağı ile türbin/kazan ekipmanlarını korumaya yardımcı olur.
- Kritik iyonlarda yüksek giderim: Silika ve bor gibi iz elementlerin kontrolü; mikroelektronik ve enerji uygulamalarında ürün kalitesini ve ekipman güvenliğini destekler.
- Yüksek geri kazanım: Tipik olarak %95’e varan geri kazanım ile konsantre deşarjı düşürerek su maliyetlerini optimize eder.
- Modüler ölçeklenebilirlik: Paralel modül mimarisi ile kapasite artışı planlı ve hızlı yapılabilir; büyüyen tesislerde yatırımın korunmasına katkı sağlar.
- Kolay entegrasyon: Skid sistemlerde, mevcut RO hatlarında veya modernizasyon projelerinde daha kısa montaj süresi hedeflenir.
Teknik Veriler
| VNX55-EP Teknik Verileri | |
|---|---|
| Nominal debi | 55 gpm (yaklaşık 12,5 m³/saat) |
| Minimum debi | 25 gpm (yaklaşık 5,7 m³/saat) |
| Maksimum debi | 82,5 gpm (yaklaşık 18,7 m³/saat) |
| Ürün suyu dirençliliği | RO permeatı ile ≥ 17 MΩ·cm, uygun koşullarda DI besleme ile ≥ 18 MΩ·cm |
| Silika (SiO₂) giderimi | ≥ %95 |
| Bor (B) giderimi | ≥ %95 |
| Sodyum / Klorür giderimi | ≥ %99,8’e varan |
| DC voltaj aralığı | 0 – 300 VDC |
| DC akım aralığı | 2 – 13,2 A |
| Çalışma basıncı | 1,4 – 7 bar |
| Besleme suyu sıcaklığı | 5 – 45 °C |
| Boyutlar (G x Y x U) | 50,8 cm x 50,8 cm x 213,3 cm |
| Çalışma ağırlığı | 360,6 kg |
| Sevkiyat ağırlığı | 417,3 kg |
Giriş Suyu Şartları ve Ön Arıtma Notları
CEDI modüllerinde performansın sürdürülebilir olması için ön arıtma kalitesi belirleyicidir. VNX55-EP tipik olarak RO permeatı ile beslenir; giriş suyu kalitesi doğru yönetildiğinde hem ürün suyu dirençliliği yükselir hem de membran/reçine ömrü uzar.
- Maksimum iletkenlik: ≤ 40 μS/cm
- Serbest klor: ≤ 0,02 ppm (karbon filtrasyon veya eşdeğer giderim önerilir)
- Demir / Manganez / H₂S: Her biri ≤ 0,01 ppm
- Toplam sertlik (CaCO₃): ≤ 1,0 ppm (kireçlenme riskini düşürmek için kritik)
- TOC: ≤ 0,5 ppm
- Silika: ≤ 1,0 ppm
- pH: 4 – 11
Tipik Kullanım Alanları
- Enerji santralleri: Süper kritik kazan besleme suyu, türbin koruması, düşük iyon kaçağı gerektiren hatlar.
- Mikroelektronik: Düşük silika ve düşük bor ihtiyacının kritik olduğu durulama ve proses suyu.
- Farmasötik ve biyoteknoloji: Proses suyu parlatma, sistem stabilitesi ve tekrarlanabilir kalite hedefleri.
- Kimya/petrokimya: İyon hassasiyeti yüksek reaksiyonlar, seyreltmeler ve ekipman yıkamaları.
Sıkça Sorulan Sorular
VNX55-EP için RO sonrası neden CEDI tercih edilmelidir?
RO, çözünmüş tuzların büyük kısmını uzaklaştırır; ancak ultra saf su gerektiren uygulamalarda kalan iyonların da sürekli ve kararlı biçimde giderilmesi gerekir. VNX55-EP, RO permeatını sürekli rejenerasyonla parlatır; karışık yataklı reçinelerde görülen kimyasal rejenerasyon, atık nötralizasyon ve duruş ihtiyacını azaltmaya yardımcı olur.
Besleme suyunda iletkenlik 40 μS/cm üstüne çıkarsa ne olur?
İletkenliğin yükselmesi, modülün taşıması gereken iyon yükünü artırır; bu durum ürün suyu dirençliliğinde düşüşe, güç tüketiminde artışa ve zaman içinde performans stabilitesinde bozulmaya neden olabilir. Bu nedenle RO performansının, CO₂ yönetiminin ve ön arıtma adımlarının proses şartlarına göre doğrulanması önemlidir.
Silika ve bor giderim performansını hangi faktörler etkiler?
Silika ve bor gibi zorlu türlerde performans; besleme suyu kimyası, pH, sıcaklık, RO’nun bor/silika tutma verimi ve CEDI’nin doğru debi-akım-voltaj aralığında çalıştırılmasıyla doğrudan ilişkilidir. Uygun giriş sınır değerleri sağlandığında ≥ %95 seviyelerinde giderim hedeflenebilir.
VNX55-EP modülleri paralel bağlanarak kapasite artırımı yapılabilir mi?
Evet. Modüler yapı sayesinde birden fazla VNX55-EP paralel çalıştırılarak daha yüksek toplam debilere çıkılabilir. Paralel dağılımda hat hidrolik dengesi, her modüle eşit debi sağlanması ve uygun enstrümantasyon (iletkenlik/dirençlilik, basınç, sıcaklık, debi) kapasite artırımlarında kritik rol oynar.
