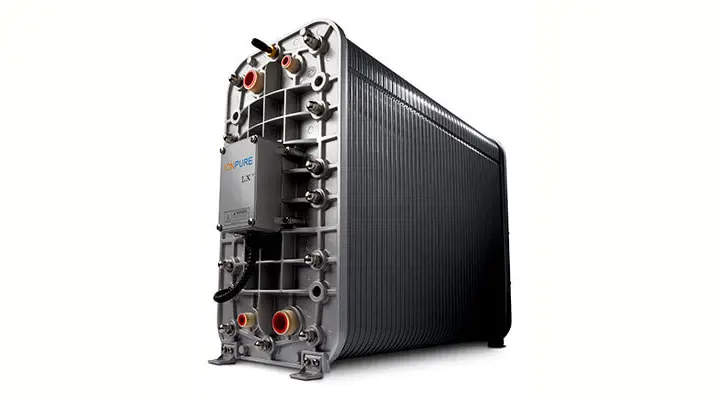

IP-LXM04X-4 Elektrodeiyonizasyon (EDI) Modülü
IP-LXM04X-4, ters ozmoz sistemlerinden sonra kullanılan, düşük iletkenlikteki permeatı sürekli olarak yüksek saflıkta ürün suyuna dönüştürmek için geliştirilmiş ileri seviye bir elektrodeiyonizasyon EDI modülüdür. Endüstriyel ultra saf su üretiminde, klasik karışık yatak reçine sistemlerine göre daha düşük işletme yükü, daha az bakım ihtiyacı ve daha kararlı su kalitesi sunar. Kimyasal rejenerasyon gerektirmeyen çalışma prensibi sayesinde asit ve kostik kullanımını ortadan kaldırmaya yardımcı olur, operatör müdahalesini azaltır ve sistem güvenliğini artırır.
EDI teknolojisi; iyon değişim reçineleri, anyon ve katyon seçici membranlar ile doğru akımın birlikte çalıştığı sürekli bir deiyonizasyon sürecine dayanır. Bu yapı, çözünmüş iyonların ürün suyu hattından uzaklaştırılmasını sağlarken reçinenin sistem içinde sürekli yenilenmesine imkan verir. Sonuç olarak yüksek dirençlilikte su üretimi, düşük iletkenlik, kararlı proses performansı ve uzun dönemli işletme avantajı elde edilir.
Öne Çıkan Teknik Avantajlar
Sürekli ultra saf su üretimi
IP-LXM04X-4, kesintili rejenerasyon döngülerine ihtiyaç duymadan sürekli çalışabildiği için özellikle proses sürekliliğinin kritik olduğu tesislerde tercih edilir. Uygun ön arıtma ve doğru RO tasarımı ile birlikte kullanıldığında 17 MΩ·cm üzeri dirençlilik hedefleyen sistemler için etkili bir son parlatma çözümü sunar.
- Nominal debi: 0.45 m³/saat
- Çalışma debi aralığı: 0.22 – 0.68 m³/saat
- Geri kazanım: %90 - %95
- Silika giderimi: %90 - %99
- Elektriksel çalışma aralığı: 0 – 300 VDC, 1.0 – 6.0 A
Düşük işletme maliyeti ve sürdürülebilir proses
Kimyasal rejenerasyon gerektirmeyen yapısı, yalnızca sarf malzeme maliyetlerini düşürmekle kalmaz; aynı zamanda kimyasal depolama, dozajlama, nötralizasyon ve atık yönetimi gibi yardımcı operasyonları da azaltır. Bu durum toplam sahip olma maliyetini düşürürken çevresel etkiyi de minimize eder.
- Kimyasal rejenerasyon yoktur: Asit ve kostik kullanımını ortadan kaldırır.
- Daha az duruş süresi: Rejenerasyon kaynaklı üretim kesintileri yaşanmaz.
- Daha güvenli işletme: Kimyasal taşıma ve depolama risklerini azaltır.
- Yüksek su verimliliği: %90 - %95 geri kazanım aralığı ile çalışır.
Kompakt ve entegrasyonu kolay tasarım
Kompakt gövde yapısı, skid sistemlerine ve mevcut saf su hatlarına kolay entegrasyon avantajı sağlar. Bu özellik, sınırlı alanı olan tesislerde montaj kolaylığı sunarken bakım erişimini de kolaylaştırır. Çift O-ring sızdırmazlık yapısı ise güvenilir bağlantı ve proses emniyeti açısından önemli bir avantajdır.
IP-LXM04X-4 Teknik Verileri
| IP-LXM04X-4 Teknik Verileri | |
|---|---|
| Ürün tipi | Elektrodeiyonizasyon (EDI) modülü |
| Uygulama noktası | RO permeat sonrası son parlatma uygulamaları |
| Nominal debi | 0.45 m³/saat |
| Debi çalışma aralığı | 0.22 – 0.68 m³/saat |
| Geri kazanım | %90 - %95 |
| Hedef su kalitesi | Uygun besleme koşullarında 17 MΩ·cm üzeri dirençlilik hedeflerine katkı sağlar |
| Silika giderimi | %90 - %99 |
| Gerilim aralığı | 0 – 300 VDC |
| Akım aralığı | 1.0 – 6.0 A |
| Nominal basınç düşüşü | Yaklaşık 1.7 – 2.5 bar |
| Maksimum giriş basıncı | 6.9 bar |
| Çalışma sıcaklığı | 5 - 45 °C |
| Boyutlar | Yaklaşık 257 x 146.8 mm |
| Ağırlık | Yaklaşık 31 kg çalışma ağırlığı, 59 kg sevkiyat ağırlığı |
| Sızdırmazlık yapısı | Çift O-ring tasarımı |
Çalışma Prensibi ve Proses Performansı
EDI modülü nasıl çalışır?
IP-LXM04X-4 içinde bulunan reçine yatakları, sudaki iyonları geçici olarak tutar. Uygulanan doğru akım sayesinde bu iyonlar seçici membranlardan geçirilerek konsantre akışa taşınır. Böylece hem ürün suyu saflaştırılır hem de reçine yapısı sürekli olarak aktif halde tutulur. Bu yöntem, karışık yatak sistemlerinde görülen rejenerasyon gereksinimini ortadan kaldırır.
Bu proses özellikle düşük iletkenlikte besleme suyunda oldukça etkilidir. RO sonrası kullanıldığında sodyum, klorür, sülfat, silika ve diğer çözünmüş iyonların kontrolünde yüksek performans sağlar. Elektronik, enerji, laboratuvar ve farmasötik uygulamalarda istenen kararlı su kalitesi için güçlü bir çözümdür.
Giriş Suyu Kalitesi ve Sistem Entegrasyonu
Besleme suyu şartları neden kritiktir?
EDI modülleri en iyi performansı iyi şartlandırılmış, düşük iletkenlikte ve düşük kirletici yüküne sahip su ile verir. Bu nedenle yüksek verimli bir ters ozmoz sistemi, uygun ön filtrasyon ve doğru kimyasal kontrol stratejisi modül ömrü açısından büyük önem taşır. Besleme limitlerinin aşılması; ölçeklenme, organik kirlenme, iyon geçişinde verim kaybı ve ürün suyu kalitesinde dalgalanmaya neden olabilir.
- Giriş iletkenliği: 40 μS/cm altında olmalıdır
- Serbest klor: 0.02 ppm altında tutulmalıdır
- Toplam sertlik: 1.0 ppm altında olmalıdır
- Demir, mangan, sülfür: Her biri 0.01 ppm altında olmalıdır
- TOC: 0.5 ppm altında olmalıdır
- Silika: 1.0 ppm altında olmalıdır
- pH aralığı: 4 - 11
Sistem tasarımında dikkat edilmesi gerekenler
EDI modülü seçimi yapılırken yalnızca debi değil; besleme suyu kalitesi, sıcaklık, basınç düşüşü, güç kaynağı kapasitesi ve hedef ürün suyu kriterleri birlikte değerlendirilmelidir. Yaklaşık 1.7 - 2.5 bar basınç düşüşü, pompa seçiminde dikkate alınmalı; maksimum giriş basıncı olan 6.9 bar sınırı aşılmamalıdır. Ayrıca doğru DC güç kaynağı seçimi, enerji verimliliği ve kararlı performans açısından kritik rol oynar.
Kullanım Alanları
Ultra saf su gerektiren endüstriyel uygulamalar
IP-LXM04X-4 EDI modülü, yüksek saflıkta su ihtiyacı bulunan pek çok proses için güvenilir bir çözümdür. Kompakt yapısı sayesinde yeni kurulan sistemlerde olduğu kadar kapasite artırımı yapılan mevcut hatlarda da verimli şekilde kullanılabilir.
- Enerji santralleri: Kazan besi suyu ve silika kontrolü gerektiren uygulamalar
- Elektronik endüstrisi: Hassas yıkama ve proses suyu üretimi
- Farmasötik tesisler: Saf su ve kritik durulama hatları
- Laboratuvarlar: Analitik cihaz besleme ve hassas test süreçleri
- Gıda ve içecek: Kontrollü iletkenlik gerektiren üretim uygulamaları
Neden IP-LXM04X-4 Tercih Edilmeli
IP-LXM04X-4, modern endüstriyel su arıtma sistemleri için yüksek performans, düşük işletme maliyeti ve sürdürülebilir çalışma avantajlarını bir araya getirir. Kimyasal rejenerasyon ihtiyacını ortadan kaldırması, yüksek geri kazanım oranı, kararlı ürün suyu kalitesi ve kompakt tasarımı ile yatırım açısından güçlü bir seçenektir. Özellikle RO sonrası ultra saf su kalitesine ulaşmak isteyen işletmeler için güvenilir, verimli ve uzun ömürlü bir son parlatma çözümü sunar.
Sıkça Sorulan Sorular
IP-LXM04X-4 hangi sistemlerden sonra kullanılmalıdır?
Bu modül en ideal şekilde ters ozmoz permeatı sonrasında kullanılır. Çünkü EDI teknolojisi düşük iletkenlikte ve düşük sertlikte besleme suyu ister. Ham su veya yetersiz arıtılmış besleme ile kullanılması performans kaybına, kirlenmeye ve ürün suyu kalitesinde dalgalanmaya yol açabilir.
IP-LXM04X-4 modülünde silika kontrolü neden önemlidir?
Silika, özellikle yüksek geri kazanımlı sistemlerde konsantre tarafta birikme eğilimi gösterebilir. Bu durum membran yüzeylerinde kirlenme riskini artırır ve modül performansını düşürebilir. Bu nedenle RO çıkışında silika seviyesinin 1.0 ppm altında tutulması, uzun ömürlü ve stabil çalışma için önemlidir.
Güç kaynağı seçimi nasıl yapılmalıdır?
Güç kaynağı, modülün 0 - 300 VDC gerilim ve 1.0 - 6.0 A akım aralığına uygun olacak şekilde seçilmelidir. Besleme suyu iletkenliği yükseldikçe enerji ihtiyacı değişebilir. Bu nedenle güç kaynağı belirlenirken debi, sıcaklık, su kalitesi ve hedef dirençlilik birlikte değerlendirilmelidir.
Basınç düşüşü sistem performansını nasıl etkiler?
Yaklaşık 1.7 - 2.5 bar seviyesindeki basınç düşüşü, pompa kapasitesi ve hat hidrolik tasarımında dikkate alınmalıdır. Yetersiz pompa seçimi, hedef debinin sağlanamamasına ve modül içinde dengesiz akış rejimine neden olabilir. Doğru hidrolik tasarım, kararlı su kalitesi için gereklidir.
Kimyasal rejenerasyon olmadan yüksek saflık nasıl korunur?
EDI teknolojisinde reçineler doğru akım etkisi altında sürekli olarak yenilenir. Tutulan iyonlar membranlar aracılığıyla konsantre hatta taşınır ve reçine yeniden aktif hale gelir. Bu sayede klasik karışık yatak sistemlerinde olduğu gibi kimyasal rejenerasyon gerekmeksizin sürekli yüksek saflıkta su üretimi sağlanır.
