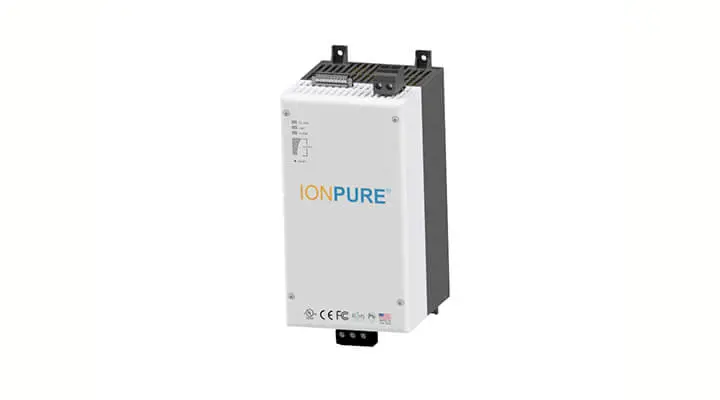

DC3 Power Supply Güç Kaynağı
DC3 Power Supply Güç Kaynağı, IONPURE® Sürekli Elektrodeiyonizasyon (CEDI) ve NEXED® EDR uygulamalarında doğrultma, kontrol ve izleme ihtiyaçlarını tek bir platformda birleştiren, mikroişlemci kontrollü üç fazlı anahtarlamalı (SMPS) DC güç kaynağıdır. CEDI modüllerinde akım/voltaj/power kontrolü; ürün suyu kalitesi, geri kazanım ve enerji tüketimi üzerinde doğrudan etkilidir. DC3, kararlı çıkış karakteristiği ve gelişmiş haberleşme yetenekleriyle prosesinizi standartlaştırmanıza, devreye alma süresini kısaltmanıza ve işletme maliyetlerini düşürmenize yardımcı olur.
Dahili elektriksel izolasyon mimarisi sayesinde ayrı bir izolasyon transformatörü gerektirmeden doğrudan hat bağlantısı ile daha sade pano tasarımı sunar. MODBUS® TCP üzerinden izleme ve kontrol imkânı ile otomasyon sistemlerine kolayca entegre olur; saha operatörü ve bakım ekipleri için arıza teşhisini hızlandırır.
Neden DC3? Satın Alma Kararını Güçlendiren Avantajlar
- Proses stabilitesi: Sabit akım/sabit voltaj/sabit güç modları ile CEDI performansını dalgalanmalara karşı dengeler.
- Enerji verimliliği: Üç fazlı anahtarlamalı tasarım, geleneksel SCR tabanlı çözümlere kıyasla daha düşük kayıp ve daha iyi kontrol hassasiyeti sağlar.
- Basitleştirilmiş elektrik tasarımı: Doğrudan hat bağlantısı ile ek transformatör, kablolama ve yer ihtiyacını azaltır.
- Gelişmiş izleme: Yerleşik teşhis, alarm yönetimi ve LED durum göstergeleri ile devreye alma ve işletme kolaylaşır.
- Ölçeklenebilir akım kapasitesi: Paralel bağlantı kartı ile birden fazla ünitenin birleştirilmesi, yüksek akım gereksinimlerinde esnek kapasite artışı sağlar.
- Merkezi yönetim: Daisy chain Ethernet mimarisi ile çoklu güç kaynaklarının tek merkezden izlenmesi mümkündür.
Teknik Veriler
| DC3 Power Supply Güç Kaynağı Teknik Verileri | |
|---|---|
| Giriş beslemesi | 380–480 VAC, 50/60 Hz, üç faz |
| Çıkış gerilimi aralığı | 0–600 VDC (ayarlanabilir) |
| Çıkış akımı aralığı | 0–15 A (ayarlanabilir) |
| Kontrol modları | Sabit akım, sabit voltaj ve/veya sabit güç kontrolü |
| Haberleşme | MODBUS® TCP (Ethernet), zincirleme bağlantı desteği |
| Gösterge ve durum izleme | LED güç ve durum göstergeleri, dahili teşhis ve alarm fonksiyonları |
| Koruma sınıfı | IP20 (dokunmaya karşı güvenli, pano içi kullanım için uygundur) |
| Soğutma | Isı emici şasi + çift fanlı soğutma |
| Paralel çalışma | Paralel bağlantı kartı ile 3 adede kadar ünite; toplamda 45 A’e kadar çıkış |
Uygulama Alanları
DC3 Power Supply Güç Kaynağı; ultra saf su, yüksek saflıkta proses suyu ve düşük iletkenlik hedeflenen arıtma hatlarında CEDI/EDR modüllerinin sürülmesi için optimize edilmiştir. Tipik kullanım alanları:
- İlaç ve biyoteknoloji saf su sistemleri
- Gıda-içecek proses suyu parlatma (polishing) hatları
- Enerji santralleri (kazan besi suyu hazırlama hatları)
- Mikroelektronik ve yüzey işlem prosesleri
- Laboratuvar ve pilot ölçekli arıtma sistemleri
Montaj, Entegrasyon ve İşletme Notları
DC3, pano içi montaj senaryolarına uygun IP20 koruma sınıfı ile güvenli bir çözüm sunar. Soğutma performansı için pano havalandırmasının doğru kurgulanması ve fan hava akışının engellenmemesi önerilir. MODBUS TCP üzerinden SCADA/PLC entegrasyonu ile; akım, voltaj ve alarm durumlarının uzaktan izlenmesi sayesinde planlı bakım kolaylaşır ve beklenmeyen duruşlar azalır.
Sıkça Sorulan Sorular
DC3’te sabit akım mı, sabit voltaj mı tercih edilmelidir?
CEDI uygulamalarında genellikle sabit akım kontrolü, hücre içinde daha öngörülebilir iyon taşınımı sağladığı için tercih edilir. Ancak besleme suyu iletkenliği, sıcaklık ve hedef kaliteye göre sabit voltaj veya sabit güç stratejileri de seçilebilir. En doğru seçim, CEDI modül üretici önerileri ve işletme hedefleri (ürün kalitesi/enerji tüketimi/geri kazanım) birlikte değerlendirilerek yapılır.
Paralel bağlantı ile akım artırımı yapılırken nelere dikkat edilmelidir?
Paralel kullanımda eş akım paylaşımı, doğru paralel bağlantı kartı ve uygun kablolama kesitleriyle sağlanmalıdır. Ayrıca DC baraların bağlantı sıkılığı, ortak topraklama yaklaşımı ve pano içi ısı yönetimi kritik önemdedir. Toplam çıkış akımı artırıldığında CEDI modül/kablo/koruma elemanlarının akım taşıma kapasiteleri mutlaka doğrulanmalıdır.
MODBUS TCP entegrasyonunda sahada en sık yapılan hata nedir?
En yaygın sorunlar; IP yapılandırmasının proses ağıyla çakışması, yanlış register eşlemesi ve hatalı ağ topolojisidir. Daisy chain kullanımında ağ kablolama standardı, switch kapasitesi ve parazit kaynaklarına karşı ekranlama/yerleşim kuralları doğru uygulanmalıdır. Böylece veri kaybı ve gecikmeye bağlı kontrol kararsızlıkları önlenir.
IP20 koruma sınıfı ne anlama gelir, dış ortamda kullanılabilir mi?
IP20, parmak gibi büyük cisimlere karşı korumayı ifade eder; suya karşı koruma sağlamaz. Bu nedenle DC3, dış ortam veya yıkamalı/yoğuşmalı alanlar için doğrudan uygun değildir. Uygun bir elektrik panosu içinde, ortam koşullarına göre doğru havalandırma ve koruma sınıfı seçilerek kullanılmalıdır.
